RW-8613A 帶阻抗線材彎折試驗機

一、設備簡介：

　　360度帶阻抗線材彎折試驗機用于USB線、耳機線等線材進行彎曲試驗。設備是將產品固定在試驗夾具上，并在產品的另一端懸掛標配的砝碼，測試時試驗夾具左右搖擺對試品進行吊重彎折試驗。

二、技術參數：

　　1、試驗工位：六組(同時聯動測試)

　　2、試驗角度：0-±180°(觸摸屏可設)

　　3、彎折角度顯示及調節：觸摸屏顯示以及指示針指示刻度表盤

　　4、試驗速度：5-60次/分(觸摸屏可設置)

　　5、彎曲次數總計數器：0-99999999次(可預置，達到次數自動停止)

　　6、彎曲導通(電阻)計數器：0-99999999次(電阻合格(導通)分別自動計數，其中一組斷開，對應工位停止計數)

　　7、停機功能：?jiǎn)瓮Ｒ约罢９δ苓x擇

　　8、報警功能：?jiǎn)谓M/六組電阻超限報警界面彈出提示

　　9、帶鉤砝碼：50、100、200、300、500g各六個

　　10、阻抗顯示：數顯電阻表實時顯示，可設置上/下限(0-10.00歐姆)

　　11、手柄試驗夾具：六組防滑、不易損壞試料特制夾具

　　12、試驗固定桿：可上下調整，固定產品下端，試驗更符合標準

　　13、操控方式：觸摸屏+PLC+閉環伺服電機控制

　　14、機臺尺寸(L×W×H)：1200×600×800mm

　　15、工作電源：AC220V、50Hz

三、設備優點：

　　1、帶阻抗線材彎折測試儀采用靜電烤漆處理，根據標準進行設計，整機設計合理，結構緊固，運行安全、穩定、準確。

　　2、試驗次數計數器可預置，試驗導通/電阻計數器自動計數，達到次數，機器自動停止，具有斷電記憶功能，方便實用。

　　3、六組工位同時工作，互不影響，分別計數，其中一組斷線/電阻超限，對應計數器停止計數，機器照常試驗(針對整停模式)，提高測試效率。

　　4、六組防滑、不易損壞試料特制手柄具，夾持產品更方便、快捷。

　　5、試驗速度可預設，客戶根據自己要求設定，人性化設計。

　　6、彎折角度數字可設以及指示針指示刻度表盤，能夠更好的調節。

　　7、試驗固定桿可上下調整，根據標準要求制作，試驗效果更佳。

　　8、配置帶鉤荷重砝碼，可多個疊加，懸掛更為方便。

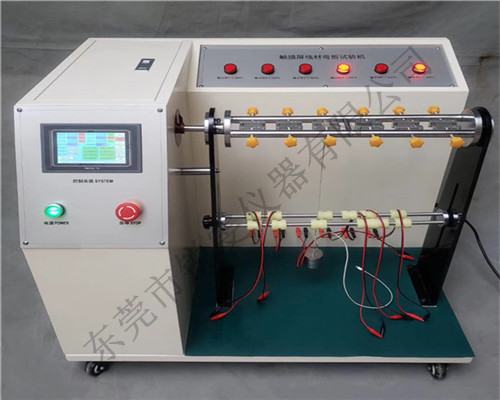

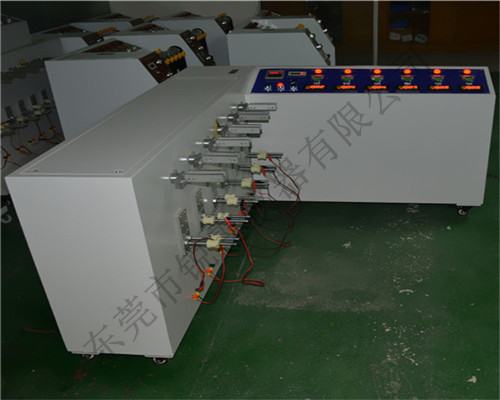

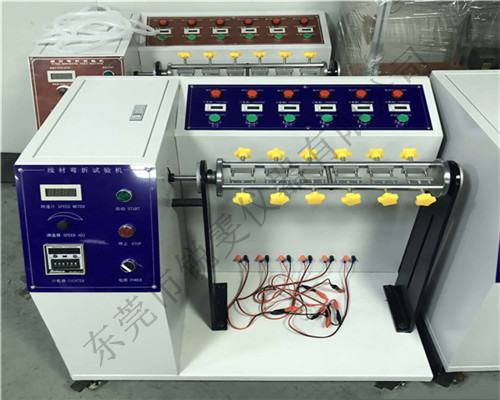

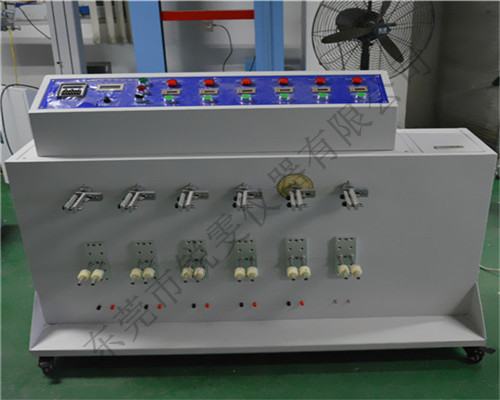

四、參考圖片：

帶阻抗線材彎折試驗機
