RW-8696S光纖彎曲扭轉拉力負載試驗機 光纖機械性能測試機

一、設備簡介：

　　光纖機械性能測試機用于測試連接器彎曲、扭曲、抗拉力、尾部拉伸試驗。光纖彎曲扭曲抗拉伸試驗機采用觸摸屏控制且顯示，一機多用，實現光纖多功能測試。光纖彎曲扭曲抗拉伸試驗機參考YDT2152、YDT 1272.3等標準要求。實現常用的 LC/SC/FC/MPO/CS 等連接頭的機械測試。

二、技術參數：

　　0、設備型號：RW-8696S

　　1、試驗工位：一組

　　2、彎曲試驗：

　　測試角度：-150~﹢150度

　　彎曲半徑：2.5cm

　　絞盤直徑：7.5cm

　　測試臂與絞盤距離：220-280mm

　　測試負荷：0.9kg

　　試驗次數：0-99999999次(可預置且斷電記憶)

　　3、扭曲試驗：

　　旋轉圈數：0-99999999圈(可設置且斷電記憶)

　　光纜型圈數測試模式：順時針2.5圈、逆時針5圈

　　光纖型圈數測試模式：順時針1.5圈、逆時針3圈

　　負荷：0.5kg(0.25mm裸光纖型)/0.75kg(0.9mm緊套光纖型)/1.35kg(光纜型、蝶形光纜)

　　4、抗拉力試驗：

　　0°直拉負荷：4.5kg、6.8kg

　　90°側拉負荷：1.5kg、2.3kg、3.4kg

　　測試時間：0-99S(可設置)

　　5、尾部拉伸試驗：

　　角度順序：0~90°~135°

　　測試負荷0.25kg、0.5kg、0.7kg、1.5kg、2.0kg

　　6、控制系統：觸摸屏+PLC

　　7、驅動系統：觸摸屏+兩組步進電機+減速系統

　　8、設備尺寸：約850×600×1580mm

　　9、工作電源：AC220V、50Hz

   10、設備重量：60kg

三、設備特點：

　　1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定，符合測試要求。

　　2、角度、次數、圈數、時間等參數觸摸屏上直接設置且顯示，操作簡單、方便。

　　3、一機多用，多種功能可測試，適用范圍廣。

四、參考圖片：

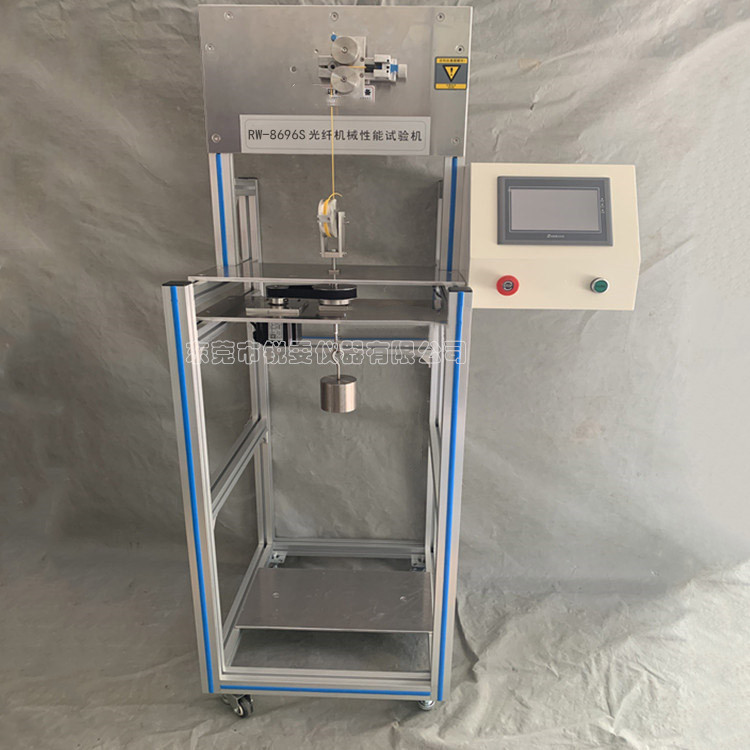

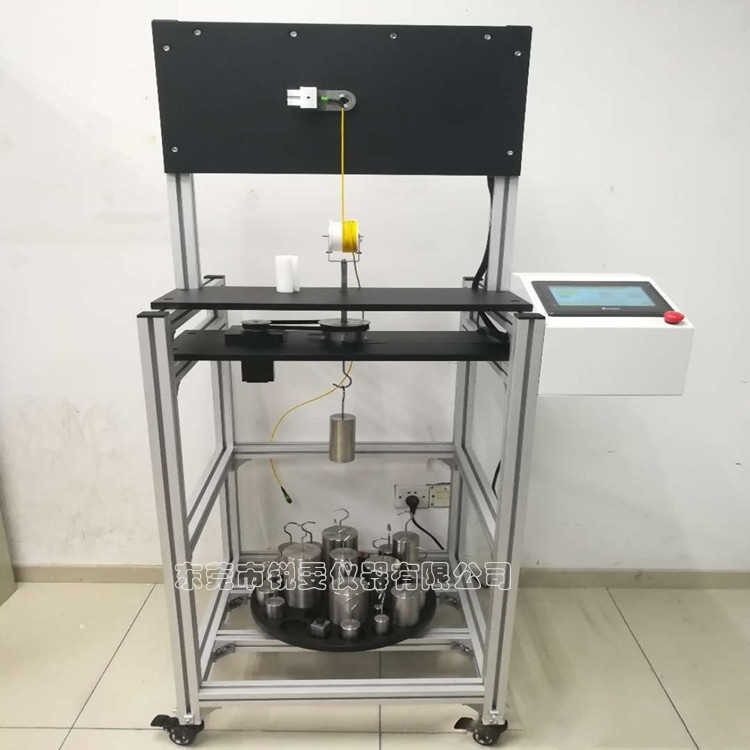

光纖機械性能測試機
