RW-8607A 線材卷繞扭轉一體試驗機

一、設備用途：

　　金屬線材卷繞扭轉一體試驗機專門試驗各種金屬線之扭斷強度及漆包線之漆膜耐扭次數。試法是將試料兩端夾緊一端固定不動，另一端連續往復扭轉，至試料扭斷或漆包線之漆膜脫落，露出導體，記錄其耐扭轉數。線材卷繞+扭轉試驗機同時符合GB/T4909.4-2009《裸電線試驗方法。扭轉試驗》和GB/T4909.7-2009《裸電線試驗方法·卷繞試驗》標準。

二、技術參數：

　　1、設備型號：RW-8607A

　　2、芯棒直徑：φ12mm、 φ14mm、φ16mm

　　3、試樣直徑：鋁線￠1.25～￠6.00mm、鋼絲￠1.25～￠3.80mm

　　4、主軸轉速：≤8r/min、右軸頭位移距離：≥40

　　5、電機：功率0.75KW

　　6、砝碼：10Kg、 5Kg、 2Kg 、1Kg

　　7、馬力： 采用調速1HP馬達控制

　　8、角度控制： 采用光電控制

　　9、扭力： 650N.M

　　10、夾具作動：卡盤式

　　11、夾具間距：10-500mm

　　12、扭轉速度：單、雙向扭轉6~60 r/min可任意設定

　　13、旋轉次數：0-9999999可任意設定

　　14、施加荷重：5Kg、10Kg、15Kg

　　15、機臺體積(W×D×H) 130×55×100cm

三、使用方法：

　　1、設備開箱后檢查設備是否完好，如在運輸當中出現變形或已損壞請與當?shù)卮斫?jīng)銷商取得聯系;

　　2、卷繞試驗時、接通電源后，打開電源開關，紅色指示燈亮表示電源正常，根據標準要求選擇芯棒，用扳手打開左夾持器，夾緊芯棒的左端，同時調整右夾持器距離把芯棒的右端夾緊，將金屬絲從導線板穿過并放入芯棒左方的繞線孔里，并夾緊導線板。

　　3、打開正向按鈕，機器沿逆時針方向轉動，使金屬絲均勻排列在芯棒上呈彈簧狀為有效試樣，待金屬絲卷繞長度達到標準后停止機器，用配帶的附著性試驗裝置觀察試樣表面的附著性能和韌性是否能達到標準要求。

　　4、扭轉試驗時：接通電源后，打開電源開關，紅色指示燈亮表示電源正常，把后夾頭的紅線與指針對齊，插入鋼絲繩并壓緊手輪，并選擇合適的配重。試驗時把試樣兩端彎成90度角夾在三爪夾頭上。然后打開正向按鈕，機器沿順時針方向轉動，使試樣扭斷。

　　5、試驗完畢后，打開左右夾持器取出芯棒退下金屬絲，斷掉電源，罩上防塵罩。

　　6、轉動部分在出廠前已注好潤滑油，使用一段時間后注意加油保養。

　　7、操作人員須經過培訓合格后方可上崗操作，非試驗人員請勿操作，以防損壞儀器造成人身傷害。

四、設備圖片：

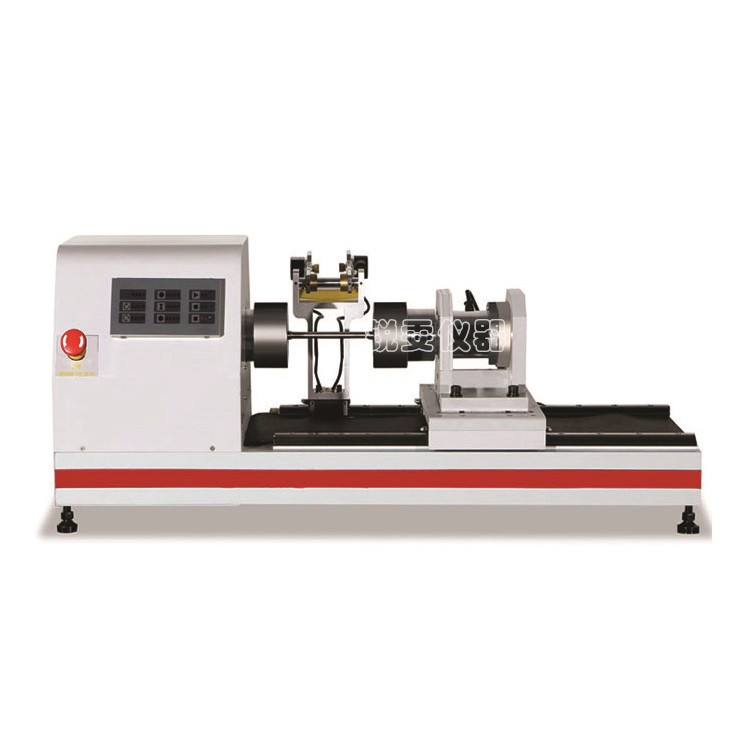

線材卷繞扭轉一體試驗機
