一、設備簡介：

　　柔性電纜拖鏈彎曲試驗機適用于TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。

二、設備用途：

　　主要用于檢測柔性線纜在拖鏈的帶動下經反復高速U型彎折測試后是否發生短路、絕緣護套是否有龜裂、破損或其它異?，F(xiàn)象。以檢測金屬導體在反復高速U型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。

三、符合標準：

　　滿足德國DIN VDE 0295、VDE 0281、GB/T 3956-2008/IEC60228:2004以及中國機器人產業聯盟標準等標準CRIA 0003.2-2016《工業機器人專用電纜 第2部分：試驗方法》標準要求設計制造。

四、設備特點：

　　1、設計新穎：設計為前后同步雙軌道運行，具有獨立試驗參數設定以及試驗數據采集和試驗結果之辨別。為企業提高了試驗效率和減少了能源;

　　2、采集數據:采用單片機和模塊式抓取數據和采集數據;

　　3、控制和設定：采用微控可程式控制以及輕觸式LCD屏，菜單式設計：試驗速度、試驗次數、試驗行程、試驗結果之鎖定等功能;

　　4、監控與實時數據顯示：采用多組監控方式，通過監測樣品的回路，自動判斷樣品的通斷，偵測到回路斷開時自動停機，可隨時調取實時運行狀態：如實時速度、運行次數、運動行程等。

五、技術參數：

　　1、測試工位：2工位(2工位同時測試);

　　2、試驗方式：水平彎曲，樣品固定在相應的拖鏈里，跟隨拖鏈作水平方向來回彎曲測試;

　　3、斷電信號電壓：DC24V，能夠快速準確的通過電流信號判定試驗工位被測試樣的合格與否;

　　4、測試空間：每個工位可安裝拖鏈寬度40mm-300mm;

　　5、每根拖鏈電纜總芯數：30芯;

　　6、電纜總芯數：≤ 180芯;

　　7、運行行程：0-3000mm 可任意設定;

　　8、測試線速度：0-3.0 m/s 可任意設定;

　　9、彎曲半徑：5倍電纜直徑;固定高度30mm-250mm上下調節,適用半徑15mm-150mm的拖鏈;

　　10、計數位數：0-9999999次任意設定;

　　11、傳動機構：伺服電機加減速機;

　　12、整機尺寸：長2550m*寬650mm*高1750mm;

　　13、電源：AC220V 50Hz, 2.5KW。

六、設備圖片：

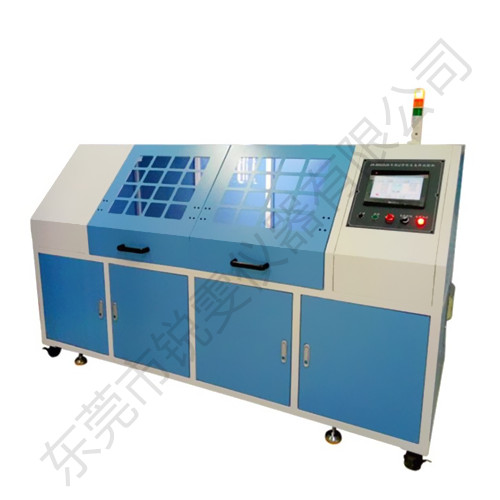

柔性電纜拖鏈彎曲試驗機
