RW-8689A 充電槍線纜彎曲試驗機

一、設備簡介：

　　充電槍線纜彎曲試驗機適用于外徑為5-50mm充電樁新能源電纜和成品充電槍的彎曲壽命試驗。線纜彎曲試驗機符合CQC1103-2015第5、4、2 11條彎曲試驗標準要求。

二、技術參數：

　　1、設備型號：RW-8689A

　　2、控制器;采用松下伺服電機與標配減速箱

　　3、顯示器：采用PLC+威倫7寸觸摸屏

　　4、彎曲角度：±30°-±90°任意設定

　　5、彎曲速度：10-60次任意設定

　　6、計數器：0-99999999次可手動任意設定

　　7、分計數器;1-999999連續計數

　　8、彎曲半徑：標配R80和R120mm共2個規格

　　9、夾具選配：成品充電槍夾具

　　10、砝碼規格;50N,100N為一套，每工位配一套。

　　12、試驗工位;1工位、2工位、3工位可選，采用聯動運行。

　　13、驅動方式：伺服電機+標配減速箱+聯桿雙邊鏈條驅動

　　14、外框結構：寶鋼電解板數控成形加工后靜電

　　15、報警檢測;斷線檢測，聲光報警提示

三、參考圖片：

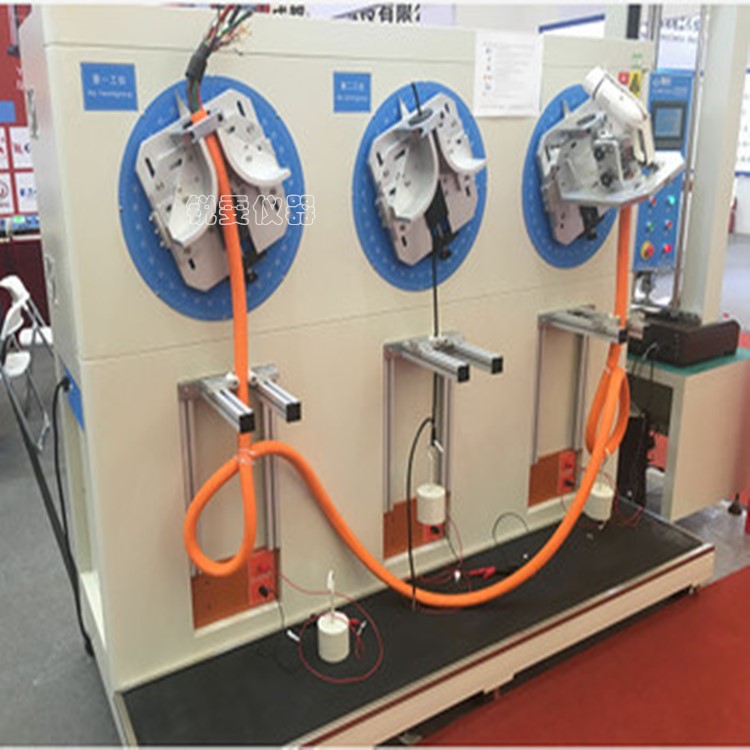

充電槍線纜彎曲試驗機
