一、設備用途：
金屬線材反復彎曲試驗機主要適用于Ф1—Ф10金屬線材的反復彎曲試驗，以檢驗金屬線材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。 本機廣泛應用于棒材、鋼鐵、建筑行業以及鋼絲、電線電纜等生產使用廠家及檢測機構。
二、工作原理：
線材反復彎曲試驗機主要由主機和電器測控系統兩大部分組成，采用機械傳動方式施加試驗力矩。將一定直徑的樣品，穿過導套夾緊在兩個規定尺寸的鉗口中，按動按鈕，使試樣做左右90o反復彎曲,利用光電開關來檢測彎曲試驗次數。試樣斷裂后，設備自動停機，并紀錄彎曲試驗次數。
三、主要參數：
1. 能夾持金屬試樣直徑：Φ1-Φ10mm
2. 試樣長度：100mm
3. 彎曲角度：± 90 度
4. 計數范圍：0-9999 次
5. 顯示方式：液晶顯示，自動記錄次數
6. 彎曲速度：≤60rpm
7. 電 源：380V，50Hz
8. 外形尺寸：約600*500*1200mm
9. 主機重量：約200 kg
四、主要配置：
1. 落地式主機一套
2. 顯示器一套
3. 電機一臺
4. 夾具一套(1-10mm)
5. 說明書一份
6. 合格證一份
7. 裝箱單一份
五、設備圖片：

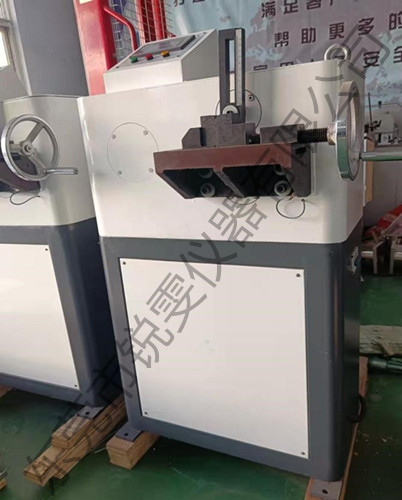

原裝金屬線材反復彎曲試驗機
| 圓形金屬線材公稱直徑d | 圓柱支鎂半徑r | 距離L | 撥桿孔直徑d。" |
| 0.3≤d<0.5 | 1.25±0.05 | 15 | 2.0 |
| 0.5≤d<0.7 | 1.75±0.05 | 15 | 2.0 |
| 0.7≤d<1.0 | 2.5±0.1 | 15 | 2.0 |
| 1.0≤d<1.5 | 3.75±0.1 | 20 | 2.0 |
| 1.5≤d<2.0 | 5.0±0.1 | 20 | 2.0和2.5 |
| 2.0≤d<3.0 | 7.5±0.1 | 25 | 2.5和3.5 |
| 3,0≤d<4.0 | 10.0±0.1 | 35 | 3.5和4.5 |
| 4.0≤d<6.0 | 15.0±0.1 | 50 | 4.5和7.0 |
| 6.0≤d<8.0 | 20.0土0.1 | 75 | 7.0和9.0 |
| 8.0≤d<10.0 | 20.0土0.1 | 100 | 9.0和11.0 |
| 較小的撥桿孔直徑適用于較細直徑的線材(見第1欄),而較大的撥桿直徑適用于較粗直徑的線材(也見第1欄)、對于在第1欄所列范圍直徑，應選擇合適的撥桿孔直徑談保證線材在孔內自由運動。（以上單位為毫米） | |||
