一、設備用途：

    　　線材伸長率試驗機適合于銅線、鋁包線各種線材及銅絲、鋁絲、鋁鎂合金絲、鐵絲各種金屬材料伸長率測試。本機采用高效率內循環絲桿和定速電機組成的機械傳動系統，帶動活動夾具以定速產生左右位移，使夾緊的試件在拉力作用下逐漸伸長直至拉斷，自動顯示試件的伸長率百分數。

二、測試標準：

    　　銅線伸長率試驗機符合UL、CSA、GB、ASTM、VDE、IEC等試驗標準。

三、技術參數：

　　1、標準試件長度：250mm

　　2、線徑測試范圍：φ0.03-φ1.0mm

　　3、延伸范圍：0-150mm(60%)

　　4、伸長率分辨率：0.1%

　　5、伸長率顯示：LED數字百分表顯示以及指針指示伸長率刻度鋼尺顯示

　　6、試驗夾具：標配兩個防滑夾具

　　7、機臺尺寸(L×W×H)：580×220×180mm

　　8、工作電源：AC220V、50HZ

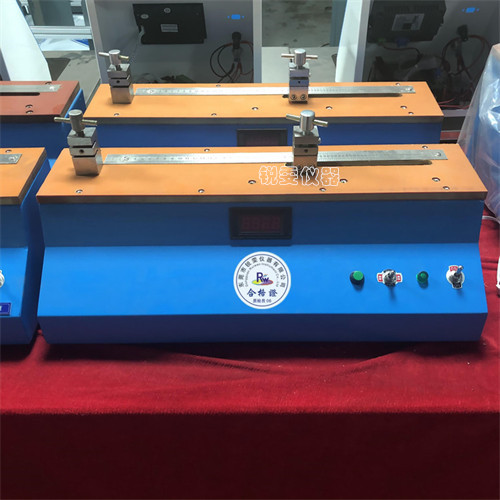

四、設備圖片：

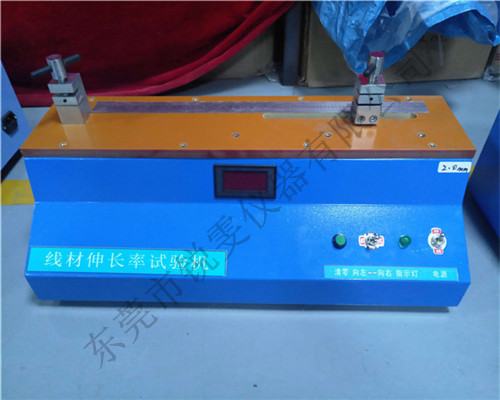

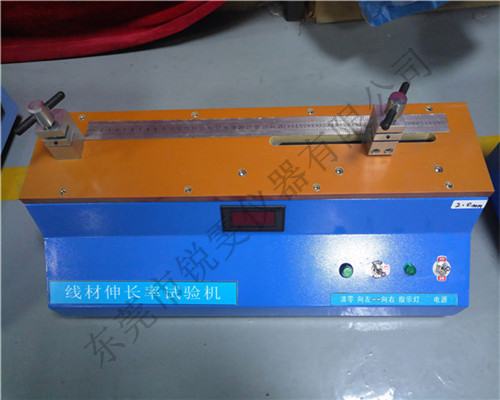

    線材伸長率試驗機

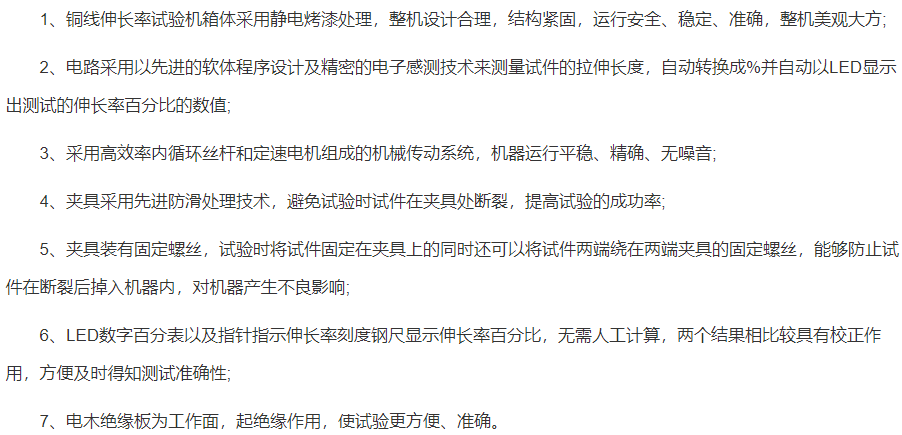

五、設備特點：

六、試驗方法：

    　銅線線材伸長率試驗機的操作方法,以下幾點

　　1.將ac22v電源連接到伸長試驗臺上。

　　2.將電源開關轉到接通位置。

　　3.將轉向開關拉到左側。電機限位停止后，取長度為250mm的試件放入左側夾具緊固，然后將其拉直，放入右側夾具緊固。

　　4.按下復位開關復位，向右拉方向開關，電機緩慢進行拉伸試驗，計數器按百分比頻率計數。

　　5.拉伸一定長度后試件斷裂后，電機自動停止，計數器也停止計數，試驗結束。LED顯示的值是產品的拉伸長度。

　　6.為了測試的準確性，銅線伸長測試儀額外配備了一個刻度尺，測試后，可將按參照指標對應的刻度值與顯示值進行比較。確保測試結果的誤差。

七、設備視頻：

線材伸長率試驗機視頻

八、伸長率計算公式：

　　原來長度為L1，伸長后長度為L2

　　伸長率=(L2-L1)÷L1x100%
