一、產品規格：

　　RW-8608A線材纏繞試驗機系列;3mm/6mm/10mm線材卷繞扭轉試驗機。

二、設備功能：

　　線材單向扭轉試驗

　　線材雙向扭轉試驗

　　線材纏繞試驗

　　線材卷繞試驗

　　金屬材料線材、雙金屬線、復合材料、裸電線等圓截面及異型截面導體(接觸線等)單向扭轉試驗、雙向扭轉試驗、卷繞試驗測試及研究。

　　檢測線材在單向扭轉、雙向扭轉中承受塑性變形的能力及顯示線材的表面和內部缺陷。

　　用于公稱直徑0.1mm～10.0mm金屬線材、銅、鋁及其合金、復合材料等單向扭轉試驗檢測。

　　用于公稱直徑0.1mm～10.0mm金屬線材、銅、鋁及其合金、異型截面導體(接觸線等)、復合材料等雙向扭轉試驗檢測。

　　本款線材纏繞試驗機適用公稱直徑或厚度0.1mm～10.0mm金屬線材、銅、鋁及其合金、異型截面導體(接觸線等)、復合材料等纏繞性能試驗檢測、卷繞性能試驗檢測。

　　線材圍繞規定直徑的試棒(芯軸)卷繞規定圈數，以觀察線材的表面缺陷。

　　重復卷繞試驗或一次性卷繞試驗。

　　鍍鋅層附著性試驗。

　　扭轉、卷繞雙位一體。

三、設備圖片：

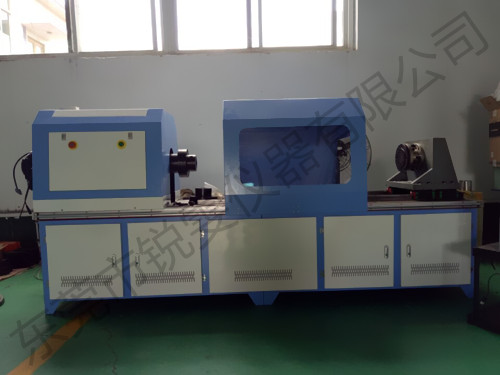

線材扭轉纏繞試驗機

四、依據標準：

　　ISO7800：2012(E)金屬材料 線材 單向扭轉試驗方法(英文版)。

　　ISO9649：金屬材料 線材 雙向扭轉試驗方法(英文版)。

　　ISO4101電梯鋼絲繩用冷拉鋼絲-技術條件。

　　ISO7802:2013(E)金屬材料線材纏繞試驗方法(英文版)。

　　GB/T239.1-2012《金屬材料 線材第1部分：?jiǎn)蜗蚺まD(zhuǎn)試驗方法》。

　　GB/T239.2-2012《金屬材料 線材第2部分：雙向扭轉試驗方法》。

　　YB/T5198-2015《電梯鋼絲繩用鋼絲》公稱直徑0.15～3.50mm。

　　GB/T20509-《電力機車接觸材料用銅及銅合金線坯》。

　　GB/T3428-架空絞線用鍍鋅鋼線/IEC60888：2006。

　　GB/T17048-架空絞線用硬鋁線/IEC60889。

　　GB/T4909.4-《裸電線試驗方法 第4部分：扭轉試驗》。

　　GB/T4909.7-《裸電線試驗方法 第7部分：卷繞試驗》。

　　GB/T2976-《金屬材料 線材 纏繞試驗方法》。

五、設備特點：

　　線材纏繞試驗機根據人體工程學設計，機宜人、人適機，符合人-機-環境系統，高效、健康、舒適、安全。

　　高剛性、高穩定性、臥式載荷機架，液晶微電腦控制器，點陣式。

　　本款NJR系列線材纏繞試驗機由加載系統、驅動系統、測控系統、數據采集、處理、控制、顯示系統等組成。

　　高精度拉緊力加力砝碼。

　　微電腦系統，多功能、易操控，中文界面，直觀易讀，多按鍵操作(可定制英文界面)

　　滑動卡具，調整空間，輕松、快捷、摩擦阻力小。

　　數字式鎖定開關，自動控制，扭斷鎖存。運行安全。

　　自隨式卷繞附具，自緊、自跟隨、自調角度，保證線材卷繞緊密、無間隙。

　　全數字?jǐn)?shù)據采集處理系統，操作提示功能。

　　電子自動計數，自動保存、實時查詢。

　　透明安全防護罩、實時觀察。

六、技術參數：

　　3mm/6mm/10mm線材纏繞試驗機

　　1 檢測線材直徑 0.1mm～3.0mm 0.1mm～6.0mm 0.1mm～10.0mm

　　2 兩夾頭同軸度 <Ф0.1mm/1000mm

　　3 滑動卡具平直度 <0.2mm/1000mm

　　4 兩夾頭間最大距離 300mm 500mm

　　5 可調扭轉速度(r/s ) 0.1～5 5;3;2;1.5;1;0.5;0.25;0.1;

　　6 纏繞卷繞速度 15 r/min

　　7 計數分辨值 360°/r

　　8 夾持鉗口硬度 HRC55～65

　　9 扭轉拉緊力砝碼 公稱抗拉強度相應力值的2%

　　10 卷繞加力砝碼 公稱抗拉強度相應力值的5%

　　11 電源電壓 220V 50Hz(須可靠接地)

　　12 載荷機架尺寸(LWH) ≈1250x560x1150mm ≈1900x560x1150mm

　　13 機器重量 ≈350kg ≈500kg

七、主要配置：

　　載荷機架 臥式、高剛性、高穩定性 1臺

　　驅動系統 交流調速電機及驅動器 1套

　　測控系統 微電腦，多功能、易操控 1套

　　扭轉附具 1套

　　纏繞卷繞附具 自隨式 1套

　　拉緊力砝碼 精度≤±1% 1套

　　防護罩 1套

　　隨機工具 1套

　　金屬線材扭轉纏繞試驗機技術資料說明書、裝箱單、合格證、服務單 1套
