RW-8688A 充電槍電纜彎曲試驗機

一、設備簡介：

　　充電槍電纜彎曲試驗機是按GB/T20234.1-2015條款6.15及7.15、GB/T11918.1-2014第24章24.4條款等標準相關條款設計的電動汽車充電樁充電槍連接裝置電纜專用彎曲試驗機，用于對電纜線進行彎曲(彎折)試驗。本設備采用步進電機控制彎曲的角度，擁有高精度數字儀表，精準速度調節，多功能組合夾具，易于安裝，彎曲角度精確，彎曲角度自由調節，任意設定起始位置，可設定任意彎曲次數，帶有電流檢測系統，可檢測到電纜在彎曲的過程中是否斷線。也適用于GB4706-1第25.14條、IEC60335-1第25.14、GB4706.30第25.14等標相關條款，用于對家用電器(如咖啡壺/電燙斗等)及類似用途電器電源線進行彎曲(彎折)試驗，適用于多數小家電電器電源線的試驗要求。

二、技術參數：

　　1、設備型號：RW-8688A

　　2、測試工位：?jiǎn)喂の?/p>

　　3、彎曲角度：正反0-180°，可觸摸屏預置

　　4、彎曲速率：0～60rpm，可預置

　　5、計數裝置：0～999999六位記憶預置數

　　6、工作電源：220V 50HZ

　　7、電氣控制：PLC可編程控制

　　8、驅動：步進電機

　　9、操作：觸摸屏智能化操控(7寸)

　　10、試樣電源：輸出三組+24V電源負載用于檢測通斷。額定電壓電流負載由客戶自備，電流信號輸出由客戶負載接至。訂貨時請說明需要何種檢測電流。

　　11、zui大承載重量：10kg

　　12、試樣夾具：通用型萬能夾具一套

　　13、標配負載砝碼：20N、25N、50N、75N、100N各一個

　　14、符合標準：GB/T20234.1、GB/T11918.1、GB2099、GB4706、IEC60335等標準

三、參考圖片：

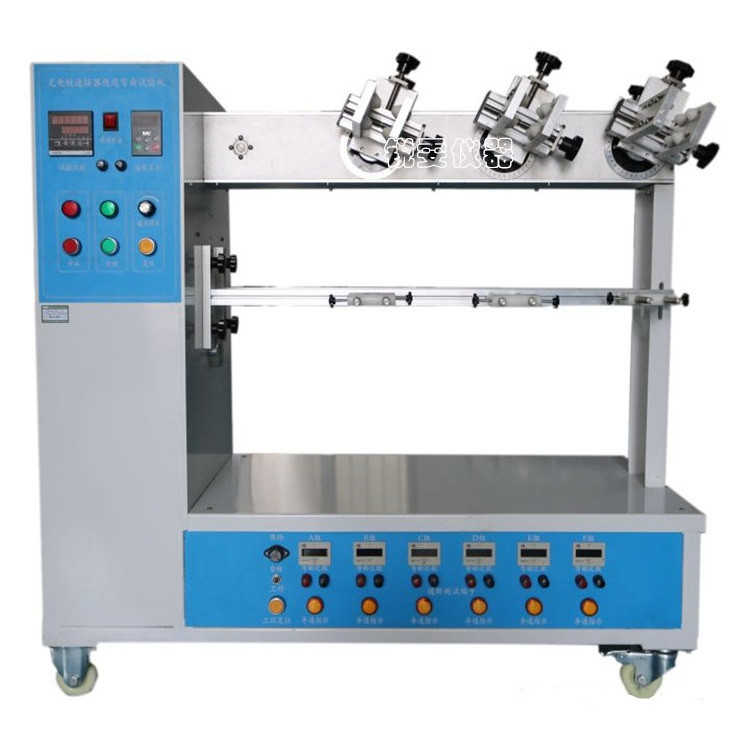

充電槍電纜彎曲試驗機
