一、設備簡介：

　　線材彎曲試驗機是將試樣依粗細貫穿于規定之圓孔，并規定在調好間距之夾具中，輪轉旋轉200次后，檢查試料破損、龜裂、裂紋程度和導體股線斷線率可設定次數達到次數后自動停機，具有操作簡單，性能優良之特點。

二、符合標準：

　　插頭彎曲試驗機符合JIS-C-3005試驗標準。

三、技術參數：

　　1. 轉速：20 r,p.m

　　2. 速度定速。

　　3. 計數器：0-999999

　　4. 夾具距離：600MM(可調)

　　5. 試樣平行段直徑：φ5mm,φ10mm,φ15mm,φ20mm(或指定)

　　6. 偏離中心85mm

　　7. 轉動方向：單方向(或客戶指定)

　　8. 馬力：120W

　　9. 體積：1000*630*640mm

　　10. 重量：約100kg

四、實驗方法：

　　彎曲試驗按電纜結構的不同采用如下之一的方法做彎曲試驗。

　　4.27.1護套軟電纜

　　(a) 圓電纜

　　從成品電纜長截取合適長度的試樣，使試樣穿過與之尺寸相應的彎曲試驗裝置的轉盤的穿線孔，然后使試樣兩端固定。根據電纜等級不同取表10 A行或B行所列的r值和l值.使轉盤以每分鐘20次循環的速度連續轉動200次循環。檢查試樣有無損壞或裂紋，同時檢查各線芯在固定點和穿線點處導體單線的斷線根數。應采用合適的方法使試樣在穿線部不會扭曲。

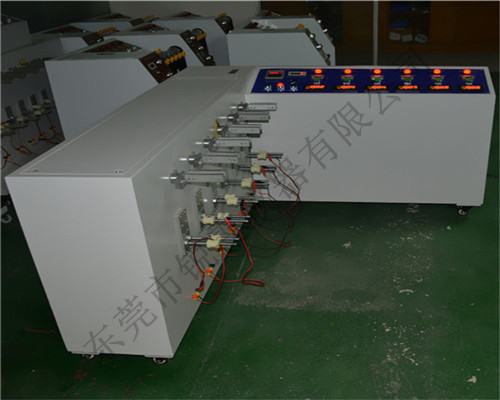

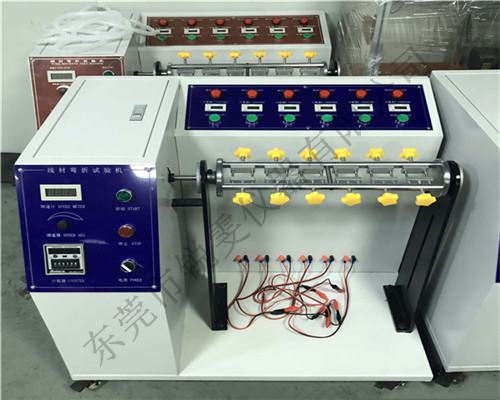

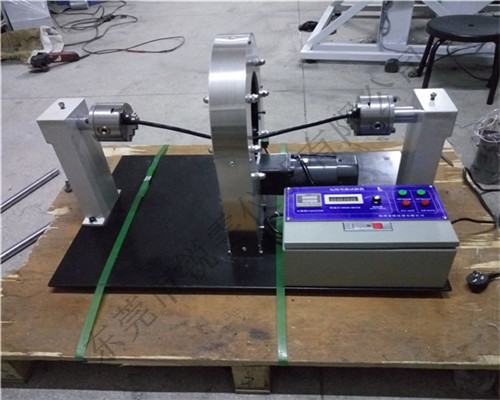

五、參考圖片：
