TICW21拖鏈試驗機

一、設備簡介：

　　拖鏈試驗機用于TUV、VDE、UL等高柔性電纜反復U型彎曲疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。拖鏈試驗機檢測柔性線纜在拖鏈的帶動下，經反復高速U型彎折測試后是否發生短路、絕緣護套是否有龜裂、破損或其它異?，F(xiàn)象。以檢測金屬導體在反復高速U型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。拖鏈試驗機參考TICW21等標準要求。

二、技術參數：

　　1、設備型號：RW-8639S

　　2、測試工位：兩組，每個工位可安裝拖鏈寬度15mm-100mm

　　3、單工位承重：10kg(max)

　　4、試驗方式：水平U形彎曲

　　5、移動行程：拖鏈移動0-1000mm(觸摸屏可設且顯示)，產品移動0-500mm

　　6、試樣的直徑：1-20mm

　　7、測試速度：0-2m/s(觸摸屏可設且顯示)

　　8、彎曲半徑：15mm-200mm(可調),適用固定高度30mm-400mm的拖鏈

　　9、測試次數：0-99999999次(兩組分別觸摸屏可設且顯示)

　　10、導通監測：六組，分別顯示

　　11、控制系統：觸摸屏+PLC

　　12、驅動系統：伺服電機+減速系統+線性模組

　　13、機臺尺寸：約2000×750mm×1500mm

　　14、工作電源：AC220V、50Hz

三、設備特點：

　　1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定，符合測試要求。

　　2、移動行程、速度、次數等參數均可觸摸屏設置且顯示，操作簡單、方便、快捷。

　　3、多路導通監測路，自動判斷樣品的通斷，偵測到回路斷開時，可選擇繼續運行停止運行。

　　4、采用伺服電機以及線性模組，運行平穩，高定位精準、長壽命使用、低噪聲。

四、參考圖片：

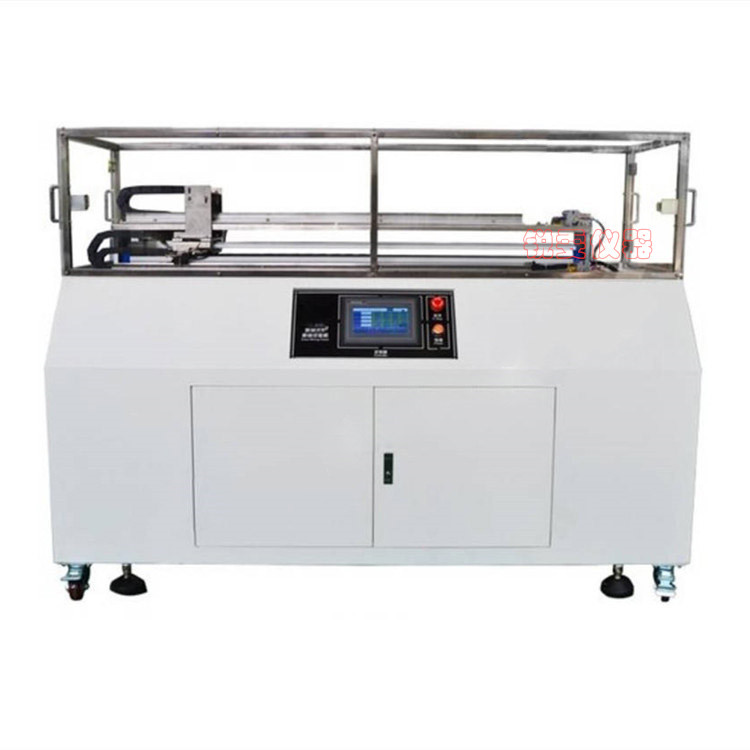

拖鏈試驗機
