一、設備簡介：

　　聽筒線伸縮疲勞試驗機又叫線材伸縮疲勞壽命試驗機通過氣動裝置升降以仿真電話聽筒線及各種繞卷線之伸縮情形,旨在評估聽筒線等經過N次一定伸縮行程疲勞測試后受損情況。

二、技術參數：

　　1.設備型號：RW-8625A

　　2.試驗工位:一工位，三工位

　　3.自動計數器:可調總計數器1個，3個小計數器(日本歐姆龍)

　　4.計數功能:分監測計數和置計數停機

　　5.導通接線方式:3套水晶接線法裝置,3套接線柱，3套延長接線夾子

　　6.運動板大小:150*50*12mm運動板有可拆裝夾具孔位和安裝位置(標準機是120*40*12mm)

　　7.下固定板大小:300*120*12mm有可拆裝夾具孔位和安裝位置(標準機是200*100*12mm)

　　8.夾具大小:夾具張開最大時80mm

　　9.行程調節:200-1000mm或指定

　　10.驅動方式:采用日本原裝smc無桿汽缸,穩定可靠美觀，起始點可調

　　11.汽缸控制閥調壓閥:進口山耐斯,安德拉

　　12.伸縮速度:10-30 c.p.m

　　13.計數設定:0-999999次

　　14.延時控制器:日本歐姆龍

　　15.試驗上延時間:1-60S/min

　　16.試驗下延時間:1-60S/min

　　17.機臺最大拉伸力度:60kg

　　18.體積:(長*寬*高)約630*610*1750mm

　　19.氣壓源≥0.6MPa

　　20.設備重量：55kg

三、設備特點：

　　a.聽筒線伸縮疲勞試驗機采用日本SMC或德國氣動組件作伸縮驅動，定位快速，耐久使用;

　　b.聽筒線伸縮疲勞試驗機備有可同時測試三條聽筒線

　　c.方便的伸縮行程高度設定:可于氣缸上調整升降行程，氣缸兩端備有液壓緩沖器以降低測試噪聲和延長使用壽命;

　　d.高速測試，極大提升測試效率，由于采用SMC大流量供氣系統，測試速度快于電動裝置;

　　e.導通測試功能:可將聽筒線形成回路，機臺備有導通夾具可于測試中分別知曉當前任意一條聽筒線斷損次數，一旦所有聽筒線被拉斷后自動停止測試，可以分別檢視當前聽筒線拉斷次數(選配功能);

　　f.聽筒線伸縮疲勞試驗機采用南韓SETECH優質鉻鋼桿作升降導程，不會因為受力不均而導致氣缸側向扭力或負載力過大，延長機臺使用壽命;

　　g.機臺操控設計簡單，易于維護，低故障運行

四、設備圖片：

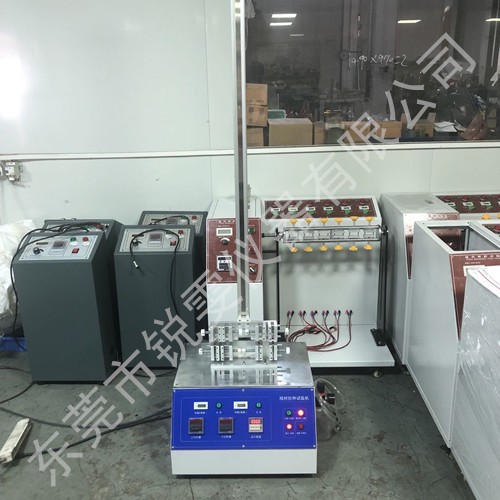

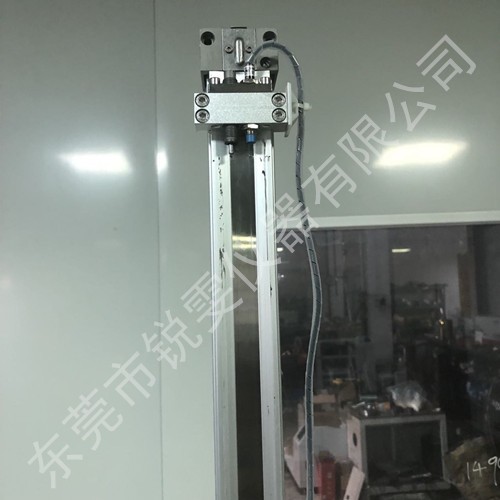

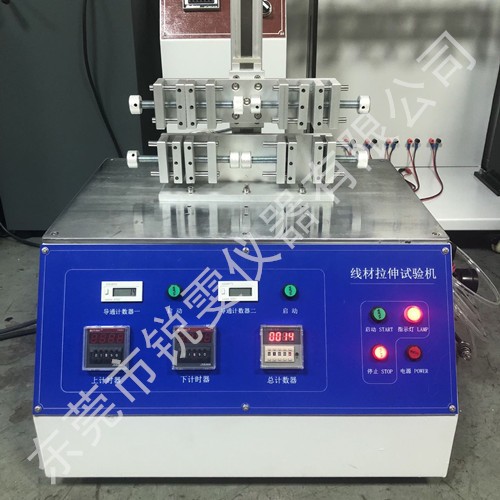

聽筒線伸縮疲勞試驗機

五、設備視頻：

聽筒線伸縮疲勞試驗機視頻
