一、設備用途：

    　　fpc彎折試驗機用于撓性覆銅板、柔性線路板,撓性印制板，撓性覆銅材料的耐彎折測試。設備是將產品兩端分別用固定治具跟測試治具固定，在一定荷重、速度、次數、R角治具耐彎折，到次數或者斷裂自動停機。FPC彎折實驗設備符合GB/T13557-2017等標準要求。

二、技術參數：

　　1、測試工位：一組

　　2、試驗角度：0-±180度(可設置)

　　3、角度顯示：指針指示角度盤以及觸摸屏顯示

　　4、彎折速度：10-185次/分(可設置且顯示)

　　5、試驗次數：0-99999999次(可預置且斷電記憶)

　　6、試驗荷重：300g，另配100g,200g,300g，500g砝碼各一個，荷重可疊加

　　7、折曲治具R角：標配R2mm

　　8、耐折行程：45-80mm(可調節)

　　9、測試產品寬度范圍：0-35mm

　　10、控制系統：觸摸屏+PLC

　　11、動力執行系統：閉環電機+減速系統

　　12、導通裝置：斷裂自動停機

　　13、設備尺寸：510×420×800mm

　　14、工作電源：AC220V、50Hz

三、設備優點：

    　　1、柔性線路板耐彎折設備采用靜電烤漆處理，設計合理，運行安全、穩定，符合測試要求。

    　　2、采用觸摸屏中文界面，參數直接在觸摸屏設置，簡單易懂。

    　　3、采用精密閉環電機控制，定位精準，噪音小，速度輸出平穩，永不丟步。

    　　4、自動回原點功能，以及產品斷裂導通停機裝置，測試更方便。

四、設備圖片：

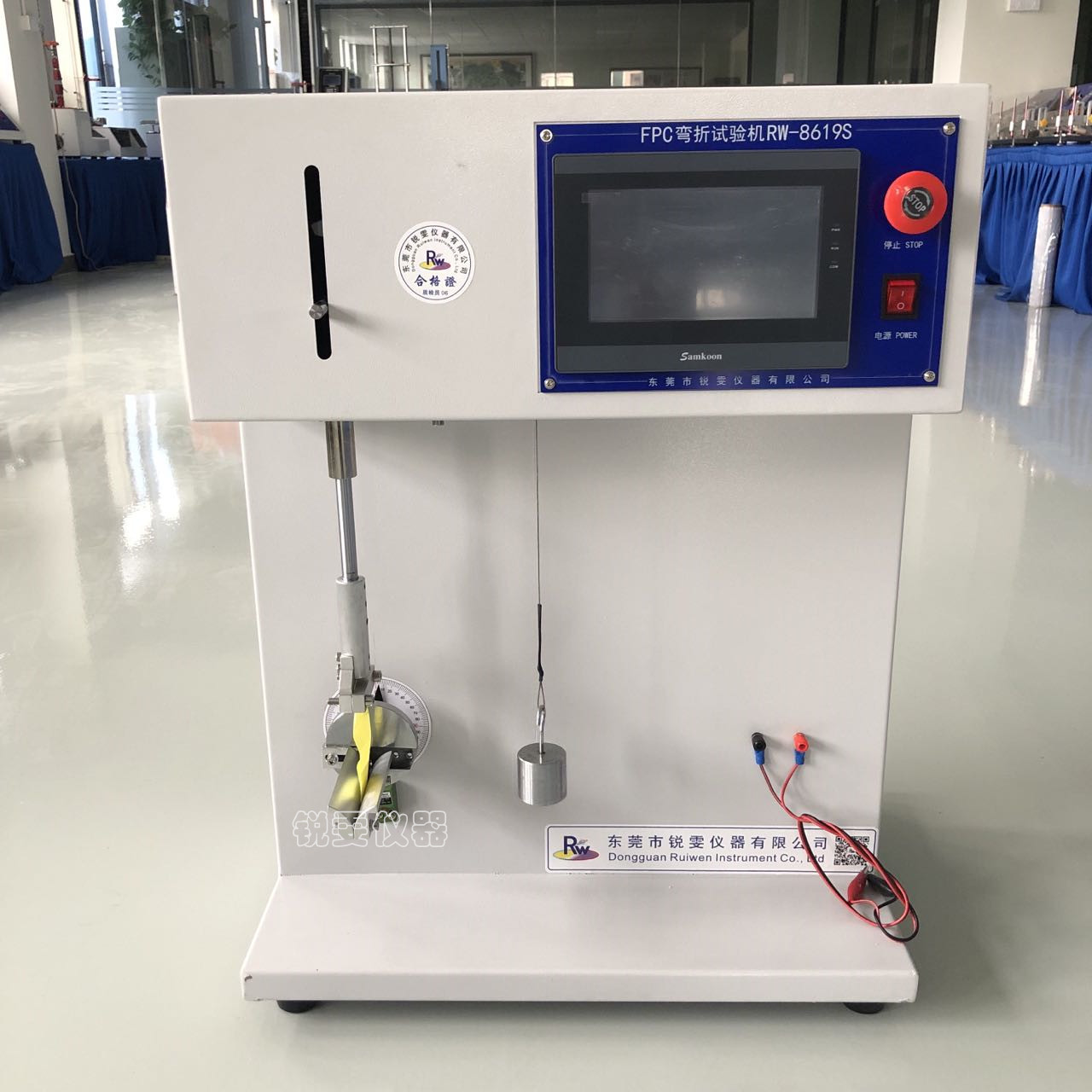

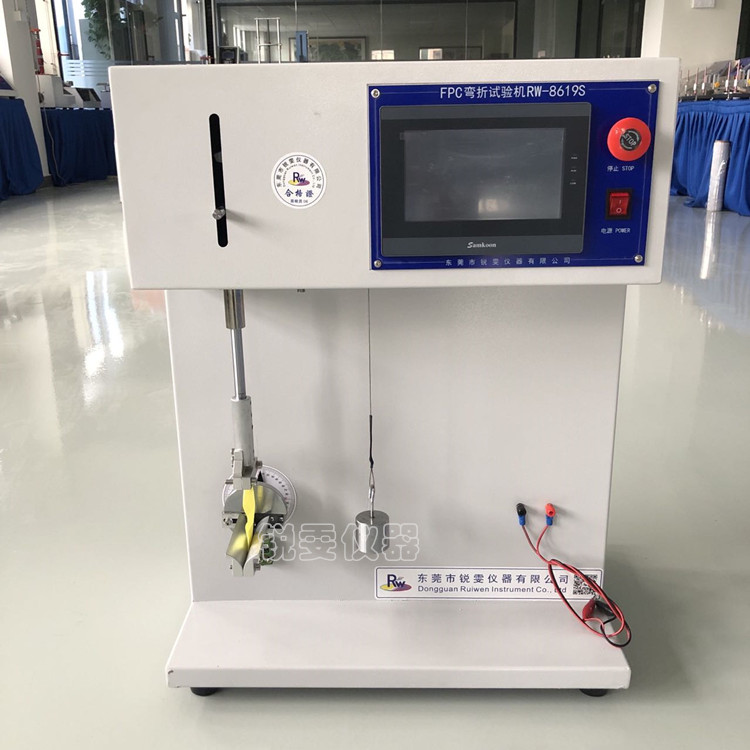

fpc耐彎折試驗機

五、設備視頻：

fpc彎折試驗機視頻
