一、設備用途：

　　線路板彎折壽命試驗機用于柔性線路板、撓性覆銅板、撓性印制板，撓性覆銅材料的耐彎折測試。線路板彎折壽命試驗機是將產品兩端分別用固定治具跟測試治具固定，在一定荷重、速度、次數、 R 角圓棒下耐彎折，到次數自動停機。

二、技術參數：

　　1、測試工位：一組

　　2、試驗角度：0-180度(可設置)

　　3、角度顯示：觸摸屏顯示

　　4、彎折速度：5-35次/分(可設置且顯示)

　　5、試驗次數：0-99999999次(可預置且斷電記憶)

　　6、R 角圓棒：R2.0、R4.0mm可更換

　　7、控制系統：觸摸屏+PLC

　　8、動力執行系統：電機+減速系統

　　9、機臺尺寸：約450*400*400mm

　　10、工作電源：AC220V、50Hz

三、設備特點：

　　1、柔性線路板彎折壽命測試儀采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定，符合測試要求。

　　2、觸摸屏控制且顯示，操作方便。

　　3、角度 、次數、速度等參數觸摸屏直接設置，人性化設計。

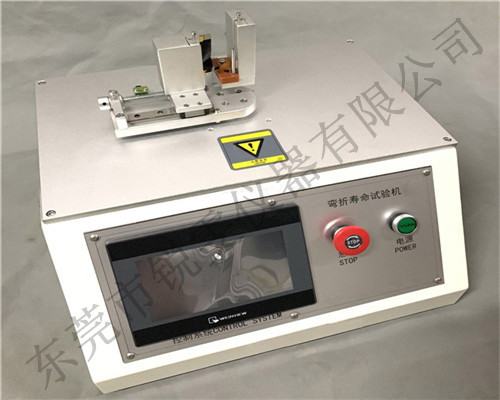

四、設備圖片：

線路板彎折壽命試驗機
