RW-7120S 旋鈕開關壽命試驗機

一、設備簡介：

　　旋鈕開關壽命試驗機該設備依據GB16915.1-2003、GB15092,1-2003，IEC60669-1，lEC61058-1等標準的相應條款而設計，用于檢測家用/工業和類似用途開關產品、電位器、旋轉檔位開關的機械壽命試驗。可以模擬實際工作中一定開關次數后，產品的質量可靠性。從而提高產品質量,為產品研發提供可靠依據。

二、技術參數：

　　1、品牌：Riven

　　2、型號：RW-7120S

　　3、材質：鋁合金

　　4、工位數：三工位,可同時進行測試,工位數量可以定做

　　5、旋轉角度：可調0-200度,可根據要求定做角度

　　6、測試速度：10-60次/min可調,可以按要求定做速次數設定1-999999次，可以任意設定,到次數自動停機

　　7、導通測試：記憶壽命測試過程中開關的導通或斷開;如有不良現象機器自動停止記數

　　8、機器尺寸：750×470×720mm

　　9、電壓：220V/50HZ

　　10、功率：0.2kw

　　11、機器重量：40kg

三、使用方法：

　　1.彎曲角度的調整----打開試驗機的側門,松開電機驅動輪與連桿的連接螺絲，移動滑槽裹滑塊的位置，使擺動機構上的指標標到試驗時所需的角度,然后再將驅動輪與連桿的連接螺絲擰緊。

　　2.將被試引線插頭片的正負短接,然后夾緊于試驗夾具上。在試驗過程中，如某一工位上的被試電源線已被彎斷，則該工位的計數器自動停止計數。此時用戶可根據需要停機檢查或換上新試樣,也可繼續試驗到結束。

四、參考圖片：

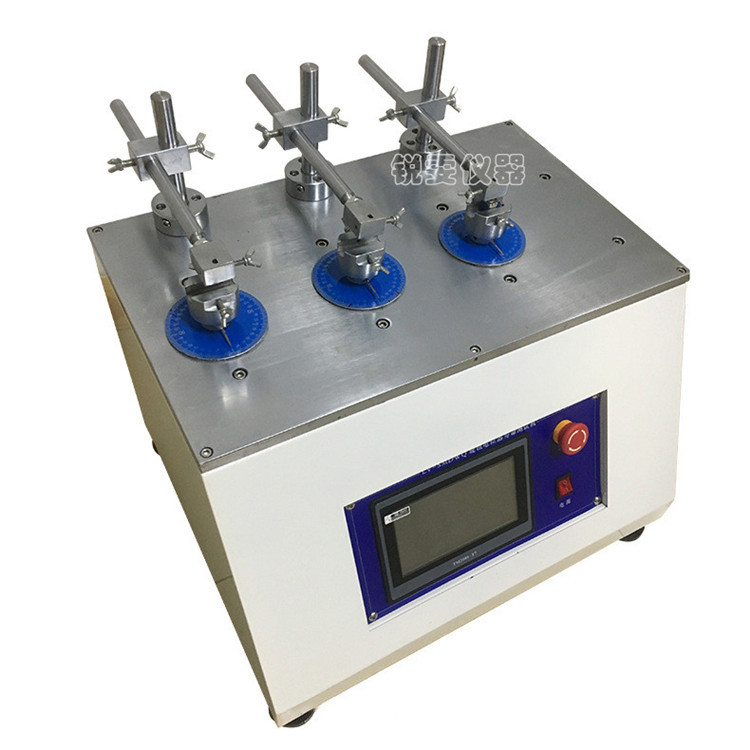

旋鈕開關壽命試驗機
