RW-8693C開關壽命試驗機操作方法-鍵盤按鍵壽命測試儀使用方法

　　開關按鍵鍵盤壽命試驗機適用于手機、電腦、電子詞典、藍牙耳機、車載播放器、搖控器按鍵、車輛防盜器、傳真機按鍵、MP5、MP4、MP3、按鍵開關、輕觸開關、按鈕開關、船型開關、鍵盤按鍵、薄膜按鍵、橡膠按鍵、硅膠按鍵等各類按鍵進行壽命試驗。本機是將產品分別置于對應工位的試驗位置上，按鍵測試桿在一定的試驗荷重、速度、行程、次數下模擬人對產品的使用壽命測試。

(常規性)開關壽命測試儀使用方法說明：

　　1.儀器使用前必須放在穩固的臺面上，

　　2.不允許在使用過程中搬弄機臺;

　　3.選擇相應電源電壓，切勿過高，避免燒壞器件;

　　4.在儀器出現異常時，請與本所聯系以便及時處理;

　　5.機器工作時必須有良好的通風環境。

　　6.按鍵機械各組件，由于運轉負荷較大，機械部分請及時加潤滑油;

　　7.每次試驗完畢，清理機臺，保持機臺清潔;

　　8.控制箱部分，須以干布擦拭，不可用濕布。

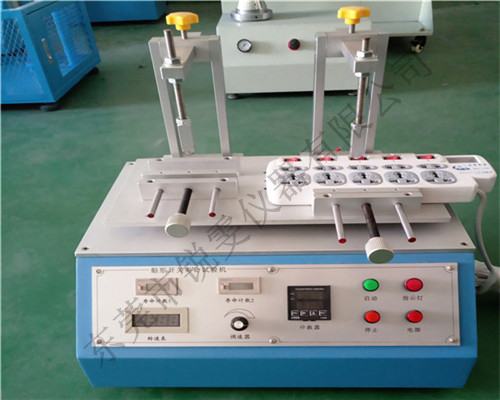

船型開關壽命試驗機操作方法：

　　1、接通設備電源，按下電源鍵，電源指示燈亮起。

　　2、按“啟動鍵”，讓電機工作，直到按鍵頭到最低處(速度低于10次/分鐘)，在按“停止鍵”，在將產品垂直與相對應的按鍵頭放在中間，用夾具加緊產品。在調節絲桿旋柄將按鍵頭與產品接觸。此時按鍵頭部位應當懸空，在放置所需要的砝碼。

　　注：獨立按鍵可以接設備上的導通連接線，4組。按鍵板(如計算器多個按鍵)就不能做導通試驗。

　　3、設置產品需要測試的次數、并清零。設置計數方法如下(8位數值設置方法;按計數器的位移鍵“→”移動個、十、百、千、萬、十萬、百萬、千萬分位和在對應的分位按數值位移鍵“↑”修改數值(0-9)達到需要的次數，等待8秒自動保存即可。計數器自動彈回開機狀態，有上段試驗的次數，按清零鍵“RST”清除。

　　5、將調速旋鈕調至最小，按下啟動鍵，機器工作、觀察機器工作正常后，再將速度調節到所需速度。

　　6、試驗操作結束后，觀察總計數器和獨立計數器的記錄資料，計下結果，判斷按鍵是否達標。然后關掉電源。

開關壽命使用注意事項：

　　1、未經培訓，不得擅自操作該設備。

　　2、試驗過程中，若有異常狀況，可按停止開關或者電源開關，通知維修人員檢測，待故障排除后方可使用。

　　3、連接設備的電源線一定要可靠性接地。

　　4、日常清理儀器及配套配件表面灰塵，保持儀器干凈干燥。

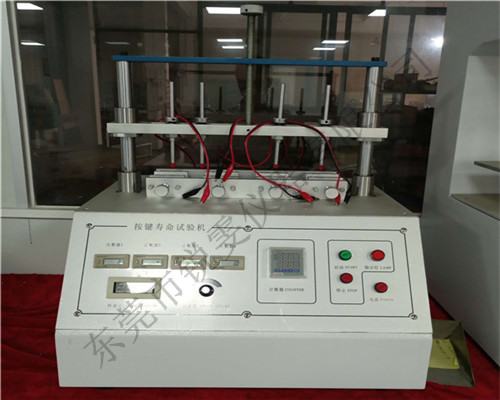

(觸摸屏款)鍵盤按鍵壽命測試儀操作說明

　　一﹑準備試件:

　　1.客戶根據自己要求制作試件.(依客戶標準)

　　二﹑試驗準備:

　　1.接上電源(AC220V,1A);

　　2.打開電源開關

　　3.將試品固定在工作盤上，

　　4.將調速器開關調到最底。

　　5.根據測試要求設定測試次數后，整機處于測試狀態。

　　三﹑試驗步驟:

　　1.接通電源，進入觸摸屏控制界面

　　2.根據測試需要選擇壽命測試功能或?qū)y(cè)試功能，設定測試項次。

　　調節調速旋鈕使速度達到測試要求，按啟動開始測試，中途如需停止測試直接按停止即可

　　3.可根據需要設置每次測試的停止時間和測頭的停止位置，不需停頓直接設為0

　　4) 將被測工件固定于升降工作臺面上，并調整好高度;

　　5) 調整調速開關，從觸摸屏上顯示來確定打擊測試速度;

　　6) 按下啟動按鈕，機器開始運轉，每個軸單獨控制不受其它打擊頭的影響;

　　7) 如作導通測試時，將導通線+、-兩根線連接于樣品上相應的位置,將功能選至“導通測式”并設置好計數次數，一切就緒后，按下“啟動”按鈕，機器開始運轉，此時導通測試燈會每導通一次，燈就閃爍一次，當被測物體出現始終“導通”或始終“不導通”時，機器會停止運轉，該計數器會記下當前之資料;

　　8) 如作壽命測試時，請將功能選至“壽命測試”之位置，設置好計數器數字，按下“啟動”按鈕，機器會不停地運轉，直至達到設置好的數字，機器會自動停機。

　　注意：若遇緊急情況需停機時,按下急停鍵,則機臺停止測試工作。測試過程中發現異常,請及時停機,又必要時請將電源斷開,試驗過程中,使用人員不得擅自離崗.

鍵盤打擊壽命試驗機保養事項

　　為維護機臺之外觀整潔及機械壽命，請依據下列建議定期做保養及清潔：面板部分可用去潔油清潔;噴塑部份可用去潔油及松香水清洗;電鍍及染黑部份可用潤滑油輕擦表面，以防生銹;內部傳動結構螺桿部份可用滑脂(牛油)涂在上面;原涂于上面之滑脂如已變硬，最好預先清除;

按鍵壽命試驗機操作原理

　　將手機樣品置于夾具體上面，對中位置同時旋轉夾緊螺桿，將樣品固定好，然后轉動手輪同時調正滑桿及氣缸的X、Y、Z三個方向位置，使按壓頭對中手機按鍵上方。如此類推將個氣缸按程序要求，調整固定好，即可接通氣源，使氣缸上下運動，并旋轉手輪使按壓頭壓向按鍵，達到按下深度要求即可。

　　控制屏：

　　按鍵壽命試驗機采用PLC及HMI控制系統，運行穩定可靠，參數設置操作方便。

　　按鍵壽命試驗機有開機畫面、運行畫面、單元1參數設置、單元2參數設置四個書面，每個書面參數可獨立設置。
