一、設備簡介：

　　充電盒自動插拔力壽命試驗機用于耳機充電盒、USB連接器、排針排母、圓孔插頭插座、音頻插頭插座、RJ45、連接器等產品插拔力以及壽命測試。自動插拔力試驗機采用觸摸屏測控技術，可同時測試且顯示zui大對插力、zui大拔出力、實時力值、插拔速度、次數、力值單位，并具有次數設定、速度、試驗行程可設定、單位可轉、自動歸零等。

二、技術參數：

　　1、設備型號：RW-7602S

　　2、測試荷重：0-10kg

　　3、荷重元：高精度力量傳感器

　　4、力量精度：±1%以內

　　5、傳動方式：精密電機+滾珠絲杠

　　6、測試速度：0-320mm/min(觸屏可設)

　　7、插拔行程：0-100mm(觸摸屏可設)

　　8、XY平臺移動行程：0-75mm

　　9、控制方式：七寸觸摸屏控制

　　10、力值單位：g、Kg、N、LB(可相互轉換)

　　11、試驗治具：上下可調式固定治具

　　12、儲存功能：觸摸屏可儲存3000組測試數據，配USB儲存功能

　　13、打印功能：配微型熱敏打印機，可打印測試數據

　　14、多重保護裝置：機械開程開關保護上下限行程出現緊急情況急停開關制動保護插拔行程/力值保護

　　15、機臺尺寸(L×W×H)：430mm×430mm×1080mm

　　16、工作電源：AC220V、50Hz

三、設備特點：

　　1、設備采樣速率高達1000次/秒，可精確捕捉到插拔峰值數據。

　　2、精密電機帶動同步輪，滾珠絲杠傳動，噪音小，耐久性強。

　　3、實時檢測產品導通次數，可設置不導通次數停機和不導通計數模式。

　　4、配備微型熱敏打印機，可自動打印功能，可以測一組自動打印一組。

　　5、多重保護裝置，上下行程開關限位、急停開關、力以及行程超限停機。

　　6、可選配USB數據下載導出TXT文檔功能。

　　7、觸摸屏中/英界面可設置，測試參數直接在觸摸屏上顯示以及設置，方便、快捷。

　　8、軟件自帶力值、速度、位移校準功能。

四、參考圖片：

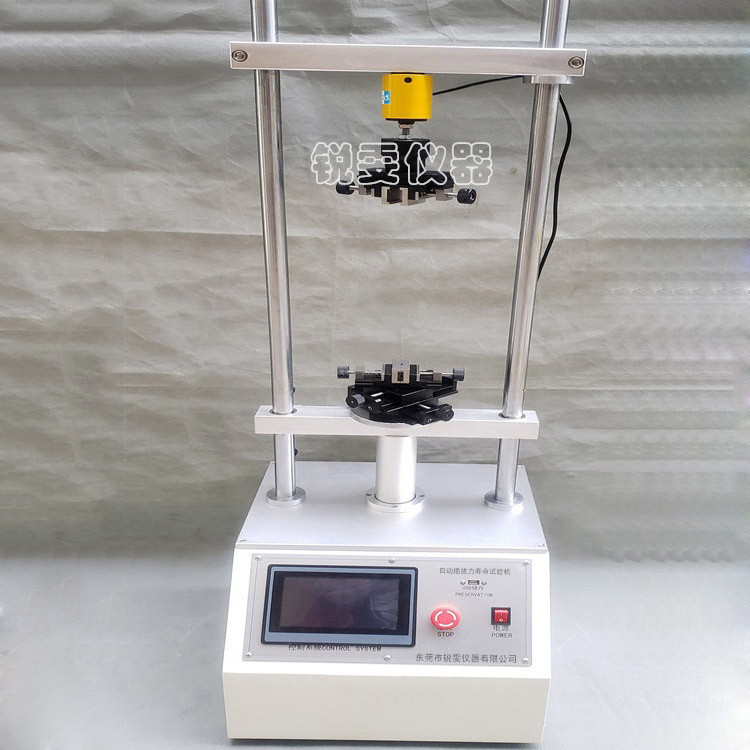

自動插拔力壽命試驗機
