RW-7608S XLR接口插拔力壽命試驗機

一、設備簡介：

　　XLR接口插拔力壽命試驗機用于卡儂接頭、XLR接口、Cannon插頭、Cannon端子、TS插頭、TRS插頭等連接器的插入力及拔出力以及疲勞測試。XLR接口插拔力壽命試驗機配備連接器專用夾治具及搭配專利設計之自動求心裝置，且配備有輔助解鎖氣缸，將可得到完全準確之插拔力以及壽命試驗。

二、技術參數：

　　1、設備型號:RW-7608S

　　2、荷重元規格:50kgf圓柱形拉壓力傳感器

　　3、荷重單位:gf、kgf、N、lbf(可自由切換)

　　4、測試行程:150mm

　　5、行程單位:mm、cm、in(可自由切換)

　　6、測試速度:0-300mm/min(默認)

　　7、機臺兩柱內距:280mm

　　8、有效測試高度:300mm

　　9、X/Y軸微調裝置: X軸：0-75mm,Y軸：0-75mm

　　10、上/下治具夾持范圍:0-40mm

　　11、控制系統:七寸觸摸屏中英文控制系統

　　12、輔助氣缸:加裝一組輔助解鎖氣缸，配合需解鎖產品插拔測試

　　13、數據導出:可通過U盤導出測試數據功能

　　14、驅動系統:閉環電機+滾珠絲桿+減速系統

　　15、安全裝置:超荷重、超位移、上下限位開關停止保護

　　16、設備尺寸:約450 (W)×300(D)×1300(H)mm

　　17、工作電源:AC22V、50Hz

　　18、機臺重量:60kg

　　19、出廠配置:XLR接口插拔力壽命試驗機機臺、XY軸微調裝置一套、球心裝置一套、上/下可調夾持治具一套

三、設備特點：

　　1、測試條件皆由觸摸屏設定，(測試方向、荷重測定范圍、行程測定范圍、測定速度、測定次數、暫停時間、導通模式)。

　　2、可實時查看荷重-壽命曲線圖，連接U盤可導出測試數據。

　　3、荷重元超負載之保護功能，可確保荷重元不致?lián)p壞。

　　4、機臺采高剛性結構設計搭配閉環馬達，長時間使用下能確保精度。

　　5、測定項目：實時插拔力、峰值插拔力、谷值插拔力、實時位移、次數。

　　6、實時檢測產品導通次數,可設置不導通次數停機和不導通計數模式。

　　7、多重保護裝置，上下行程開關限位、急停開關、力以及行程超限停機。

　　8、軟件自帶力值、速度、位移校準功能。

四、參考圖片：

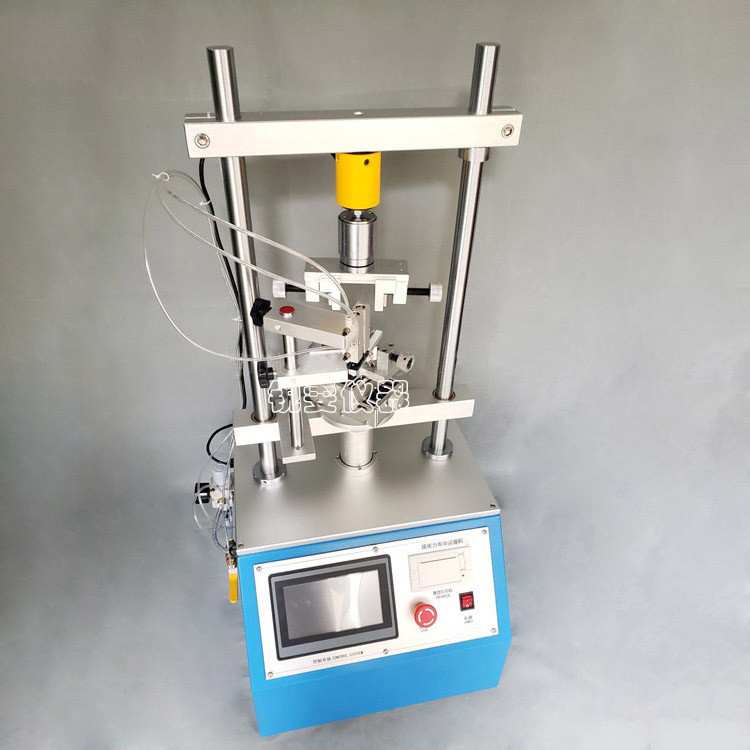

XLR接口插拔力壽命試驗機
