一、設備用途：

　　臥式插拔壽命試驗機用于IC卡、 煤氣卡、銀行卡、usb連接器、磁卡、感應卡等產品插拔壽命試驗。本機插拔行程、次數、速度可調，可謂目前市場上最高性價比之插拔壽命試驗機。

二、技術參數：

　　1、測試工位：一個

　　2、試驗速度：5-60次/分(旋鈕可調，LCD顯示)

　　3、測試行程：0-80mm(偏心輪可調)

　　4、插拔次數計數器：0-99999999次(可預置，LCD顯示，斷電記憶功能)

　　5、導通次數計數器：0-999999次(自動計數，斷開停止計數)

　　6、試驗夾具：標準夾持治具

　　7、試驗功能：產品引線導通測試，受損則斷開導通計數器停止計數，進行壽命測試

　　8、機臺尺寸(L*W*H)：550*400*530mm

　　9、工作電源：AC220V、50HZ

三、設備特點：

　　1、臥式插拔壽命試驗機箱體采用靜電烤漆處理，工作臺面及試驗夾具、偏心輪等均采用鋁噴砂處理，機臺美觀大方。整機設計合理，結構緊固，運行安全、穩定。

　　2、偏心輪設計，使測試速度與測試行程無關聯，長、短行程的產品，同樣可快速測試，提高測試效率?？潭刃谐讨甘?，調節方便快捷;

　　3、試驗速度、行程、試驗次數可調，人性化設計，試驗操作方便、簡單快捷。

　　4、裝有試驗次數計數器，試驗次數可預置且具有斷電記憶功能。另裝有導通次數計數器，產品測試受損會停止計數，兩種相關對比，方便及時反饋出產品相關信息。

　　5、兩組防滑夾具，產品夾持更穩固，插拔更精準。

四、設備圖片：

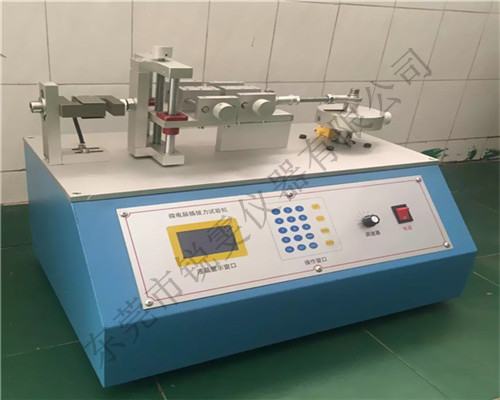

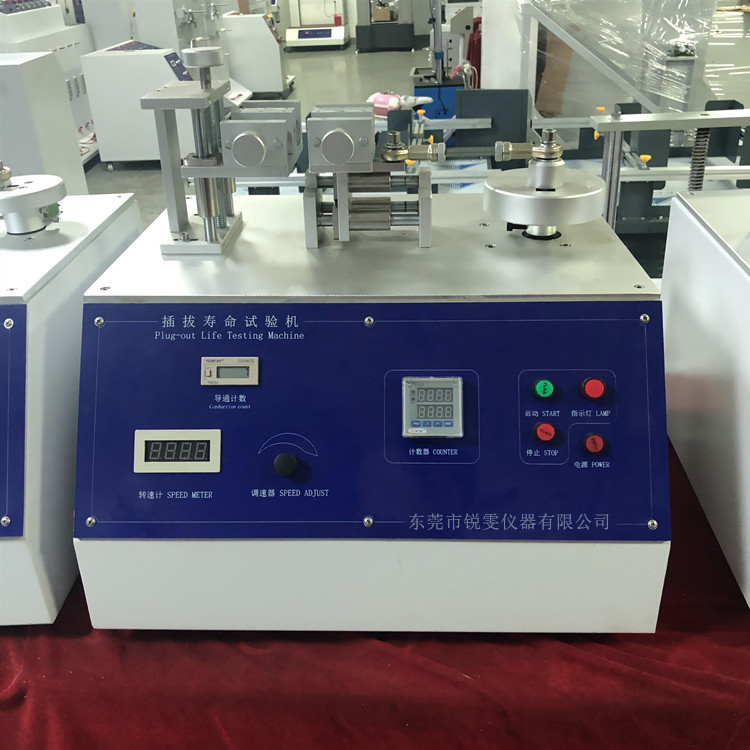

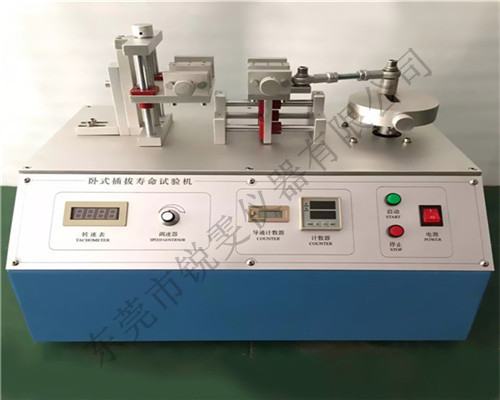

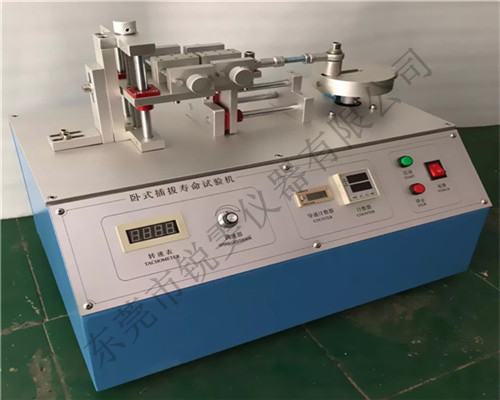

臥式插拔壽命試驗機圖片

五、測試方法：

　　1、放置注意地面之平坦，安裝時請調整機器水平;

　　2、將插試件一頭放入左邊夾具內夾緊,然后再將插試件的另一頭插入試件中。打開右邊夾具，手動轉動圓盤，轉動至最大行程時，看右邊夾具是否能夠?qū)⒃嚰A到。如果不能再調節圓盤邊上行程調節旋鈕，加大行程(一般來講盡量將試件夾入多一點為好);然后再緊固右邊夾具，使試件在同一平行水平面上無張力;

　　3、接入220V電源，按下電源開關，指示燈亮;

　　4、在計數器上進行設定所需插拔次數，(當機器運行達到設定數值時，運行停止;需要再次啟動，按計數器清零鍵清零，機器恢復下常工作狀態)。設定數值最大為8位數99999999，設定好的數值將在計數器的下方顯示。調節速度鈕至最小值，按啟動鍵，機器啟動，觀察試件插入是否在中心位置上。如有異常請停機，再一次將夾具調節好。 計數器設置方法：按復位鍵將計數器歸零。根據要求設定需測試次數，計數器最大可設定99999999次。按計數器上的RST鍵將計數器清零,按>鍵五秒進入試驗次數設置,計數器上八位數字從右下到左上分別代表個位到千萬位,如設定280360次,則按>鍵將跳動數值調節到左上第三個數字按∧鍵將數值設定為2,再按>鍵將跳動數值調節到左上第四個數字按∧鍵將數值設定為8, 再按>鍵將跳動數值調節到右下第三個數字按∧鍵將數值設定為3, 再按>鍵將跳動數值調節到右下第二個數字按∧鍵將數值設定為6,其它位置均設定為零即可,根據試驗要求設定試驗所需次數，將測試次數清零后，按啟動開始測試;

　　5、然后在調節到所需速度值。當前調節的速度可在3秒鐘內，在LED上用數字顯示轉/分;

　　6、待測試結束(也可能為設定次數到達，機器自動停機)，關掉機器電源，取下被測試件，判定其品質。臥式插拔壽命試驗機使用說明介紹到這來
