RW-7603E 五工位臥式插拔壽命試驗機

一、設備簡介：

　　五工位臥式插拔壽命試驗機用于USB連接器、排針排母、圓孔插頭插座、音頻插頭插座、RJ45、連接器等產品插拔壽命測試。五工位臥式插拔壽命試驗機試驗速度可調、試驗次數可預置、試驗行程可調等。

二、技術參數：

　　1、設備型號：RW-7603E

　　2、測試工位：五個工作(分別控制)

　　3、試驗速度：5-60次/分(旋鈕可調，觸摸屏顯示)

　　4、測試行程：5-60mm(偏心輪可調)

　　5、插拔次數：0-99999999次(觸摸屏顯示，斷電記憶功能)

　　6、試驗夾具：標準防滑夾具，母端夾具高度可調

　　7、試驗功能：壽命/導通測試

　　8、控制系統：觸摸屏+PLC+調速系統

　　9、驅動系統：五組精密電機+偏心輪裝置

　　10、機臺尺寸：約1450×700×460mm

　　11、工作電源：AC220V、50Hz

　　12、設備重量：65kg

三、設備特點：

　　1、箱體采用烤漆處理，美觀大方。整機設計合理，結構緊固，運行安全、穩定、準確。

　　2、采凸輪結構，偏心輪設計，使測試速度與測試行程無關聯，長、短行程的產品，同樣可快速測試，提高測試效率。

　　3、五個工位分別控制，效率高,分別夾持五個產品,夾持穩定,插拔效果更佳。

　　4、試驗速度、次數、行程可調,人性化設計。

　　5、觸摸屏設置且顯示，操作簡單、方便，快捷。

　　6、具有導通/壽命模式測試切換，可對產品引線進行導通計數壽命測試,當產品插拔不導通時,對應工位自動停止測試。

四、參考圖片：

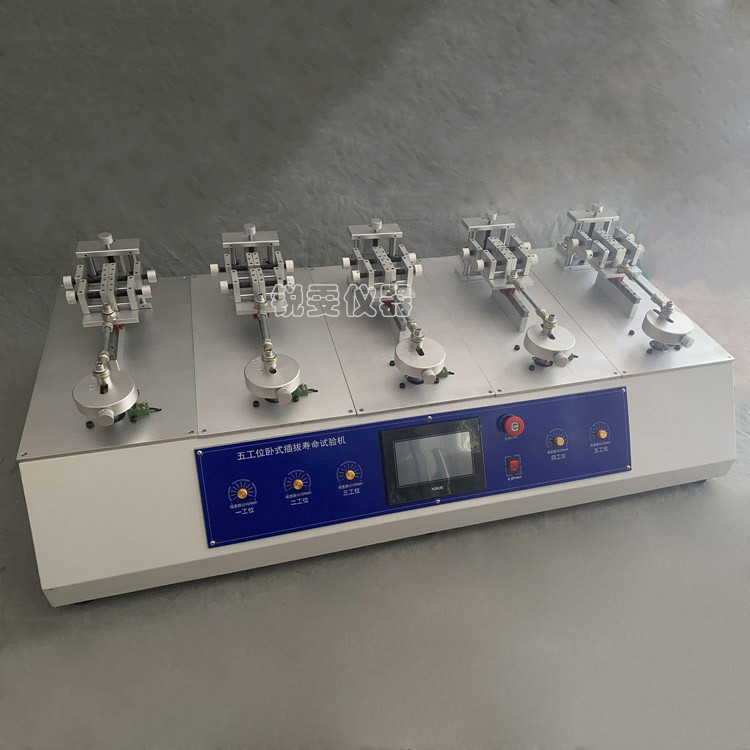

五工位臥式插拔壽命試驗機
