一、什么是旋轉開關:
旋轉開關是以旋轉手柄來控制主觸點通斷的一種開關。旋轉開關的結構形式也有兩種,分別是單極單位結構和多極多位結構。單極單位旋轉開關在應用中常與轉軸式電位器共同使用,而多極多位旋轉開關多用于工作狀態線路的切換。

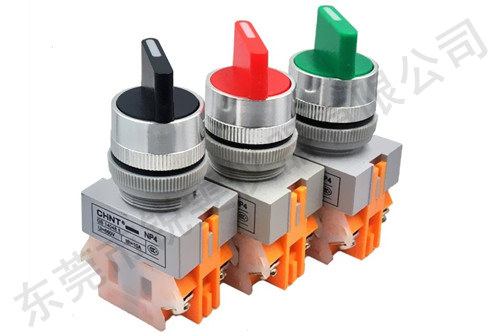

旋轉開關圖
二、設備簡介:
旋鈕開關壽命測試機依據GB10979、IEC61058-1:1996、GB15092.1—2000、GB16915、UL1054、GB 4706.1-2005、GB 4706.23-2007等標準要求設計制造;用于考核家用和類似用途的電器上安裝的旋轉開關應有足夠的機械壽命和通電分斷能力試驗的試驗設備,適用于額定電流不大于16A、額定電壓不大于250V的電器附件。
三、技術參數:
0.型號:RW-9K02
1.可適應旋轉開關結構測試要求;
2.工位數:1工位,可定制6個工位;
3.總旋轉角度:0-360°;
4.旋轉檔位數:1-6檔;
5.旋轉角度:0-360°,每個檔位角度可調,數顯角度值;
6.試驗速率:0—30次/分可調;
7.開關每檔通、斷時間0~99S可調;
8.驅動方式:采用步進電機+齒輪聯動驅動;
9.試驗次數:1-99999999,每個工位試驗計數單獨自動控制,互不干擾,并有記憶功能,掉電自動保存功能,可預置設定,工作期間可改變工作參數且以原計數次數繼續工作,到達設定計數自動停機并發出停機信號;
10.工裝夾具左右、上下可調,并可適應不同直徑及長度結構的開關安裝,安裝方便,簡單,耐用;
11.實時監控每個工位的工作情況,當開關不能正常通斷時,自動發出報警信號,并立即停機、切斷測試負載電路;
12.采用PLC+觸摸屏進行控制,各項參數設置均在觸摸屏上完成. 同時可實時顯示所有樣品設定試驗次數、實際試驗次數、各工位工作狀態及故障報警信息等內容;
四、設備圖片:

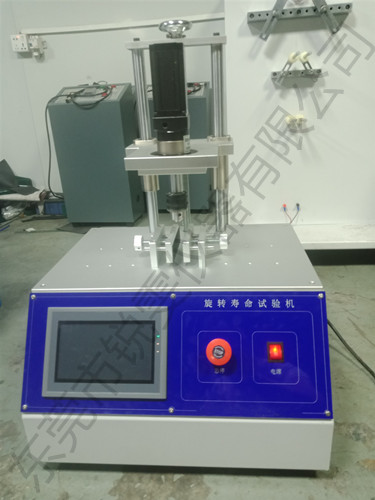

旋轉開關壽命試驗機圖片
五、設備視頻:
旋轉開關壽命試驗機視頻
