RW-7113S 組合開關耐久試驗機

一、設備簡介：

　　組合開關耐久試驗機通過對組合開關開展耐久試驗，提前發現并解決組合開關存在的問題，降低售后故障率。本試驗臺參考標準QC/T218-1996《汽車用轉向管柱上組合開關技術條件》。

二、工作原理：

　　將組合開關安裝在實驗臺上，在試驗電壓下，通以額定電流。使用伺服電機(或者步進電機，氣缸)控制組合開關前后或者上下工作，詳細試驗方法及開關行程詳見標準QC/T218中6.16條款。因行程與負載能力不一致，故各開關試驗開展時需單獨進行。開關連接指示燈，通過指示燈的亮滅顯示開關的連通性。該設備需要PLC控制，可實時顯示試驗參數、試驗次數、觸點電壓降。試驗完成后各開關檔位靈活，無卡滯現象，觸點電壓降及絕緣電阻值符合標準要求。

三、技術參數：

　　1、設備型號：RW-7113S

　　2、工作電壓：24V

　　3、試驗電壓：28V±0.5V

　　4、顯示模式：觸摸屏顯示

　　5、最大耐久次數：999999

　　6、測試工位數：4工位

　　7、轉向燈開關：12-20次/min測試10萬次、5A

　　8、變光開關：15-30次/min測試3萬次、5A

　　9、刮水器開關：測試3萬次、2A

　　10、洗滌器開關：15-30次/min測試2萬次、2A

　　11、排氣制動開關：測試5萬次、2A

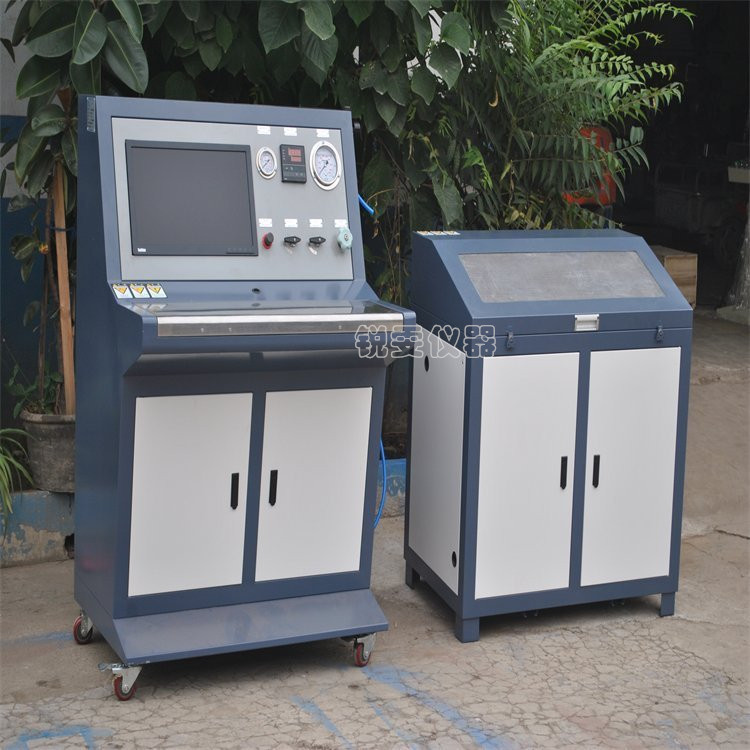

四、參考圖片：

組合開關耐久試驗機
