一、設備用途：

　　六工位撓曲壽命試驗機用于撓性覆銅板、撓性印制板、撓性覆銅材料、FFC軟性排線、FPC(柔性線路板)的耐彎曲性能測試，主要測量銅箔或?qū)Ь€與基材分離的能力以及試樣斷線時的彎曲次數。設備模擬產品作往復推拉動作，速度，撓曲半徑可調，自動計數,到達設定次數自動停機，設備符合JIS C6471、JIS C5016標準要求。

二、技術參數：

　　1、試驗工位：六組，左右各三組

　　2、往復速度：10-185次/分(旋鈕可調)

　　3、移動行程：20-100mm(偏心輪可調，刻度指示)

　　4、撓曲直徑：2-40mm(可調且指針指示刻度尺)

　　5、單組工位可測寬度：≤60mm

　　6、進口滑軌：約180mm(左右各一條)

　　7、次數計數器：0-99999999次(可預置，斷電記憶)

　　8、導通次數計數器：0-99999999次(六組分別計數，斷電記憶)

　　9、治具夾持：共六組固定治具片

　　10、導通/壽命功能：六組導通監控裝置

　　11、停機選擇：單停/整停

　　12、控制系統：五寸觸摸屏顯示且設置

　　13、設備尺寸：800×380×640mm

　　14、工作電源：AC220V、50Hz

三、設備特點：

　　1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定，符合要求。

　　2、速度、次數、行程可調，滿足多種產品的測試要求。

　　3、采用進口滑軌，偏心輪裝置，機器使用更方便、壽命更長。

四、設備圖片：

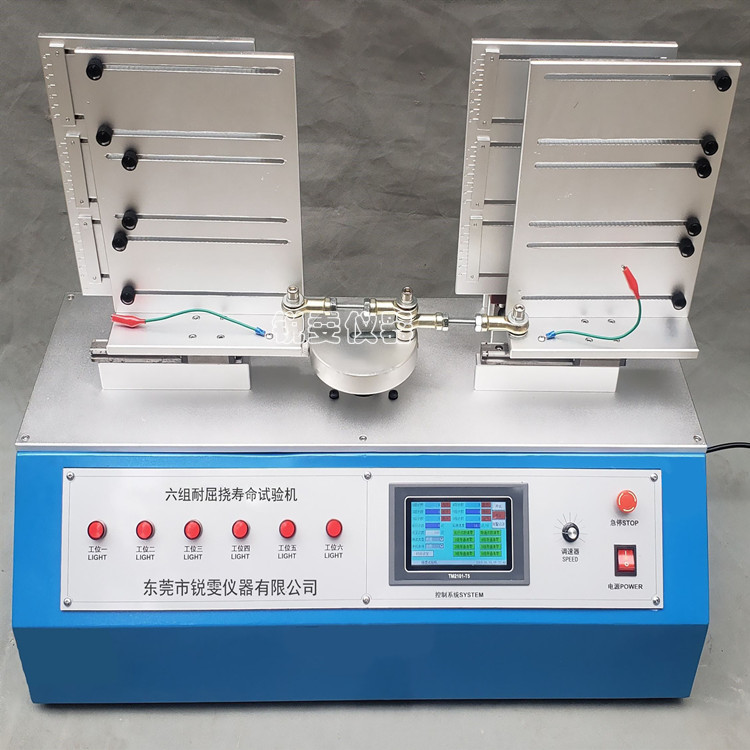

六工位撓曲壽命試驗機
