全自動影像測量儀
  • 全自動影像測量儀

全自動影像測量儀

簡單介紹:
小型全自動影像測量儀是本公司自主研發的一款高性價比的測量設備,自動影像測量儀可實現高效,準確的大批量工件測量;適用于精密零部件的檢測和質量控制。在機械,電子,五金,塑膠等行業都得到了廣泛的應用。

  • 設備型號:RW-VMS-3020S
  • 廠家價格:45000-50000元/臺
  • 銷售品牌:銳雯儀器
  • 加工定制:支持定制
  • 瀏覽次數:7664次
  • 更新時間:2025-05-14

詳細介紹

一、設備簡介:

  小型全自動測量儀是本公司自主研發的一款高性價比的測量設備,自動影像測量儀可實現高效,準確的大批量工件測量;適用于精密零部件的檢測和質量控制。在機械,電子,五金,塑膠等行業都得到了廣泛的應用。

二、設備參數:

  工作臺

  X/Y軸行程 300MM*200MM

  Z軸行程 有效空間245mm,調焦行程200mm,工作距離95mm

  金屬臺面尺寸: 450MM*350MM

  玻璃臺面尺寸: 330MM*230MM

  傳動型式:X/Y/Z軸進口精密線性導軌和進口研磨級滾珠螺桿

  測量伺服驅動系統

  光學尺分辨率:X/Y/Z軸0.0005MM(0.5UM)

  測量精度:≤3UM+L/200

  重復精度:≤3UM+L/200

  X/Y/Z三軸臺灣高性能伺服電機,雙重閉環控制系統

  影像系統

  攝像機:日本SONY 1/3″CCD 攝像機放大倍率30-230X

  自動變倍鏡頭:NAV高清變倍鏡頭//連續放大倍率0.7-4.5X

  可選配0.5X物鏡時,總放大倍率15-115X

  可選配2X物鏡時,總放大倍率60-460X

  光源系統

  表面光源與透射光源LED冷光源、壽命長、亮度可調

  儀器外形尺寸(L*W*H)700MM*850MM*1650MM

  儀器重量(KG)330KG

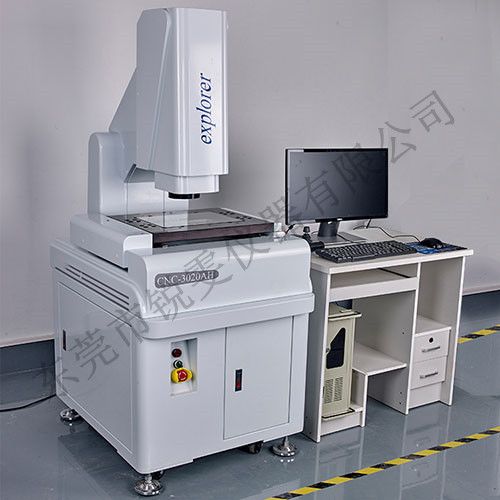

三、設備圖片:

自動影像測量儀

  自動影像測量儀

四、設備特點:

  全自動影像測量儀大理石底座、立柱,穩定性好,結構剛性強。

  大理石工作臺面,兩層工作臺結構,減少機械誤差,保證 X、Y 水平運動精度。

  大理石X、Y 垂直度高,保證測量精度達(3+L/200)um,即使工件沒有擺正也可達到很高的測量精度。

  CCD1測量相機,高分辨率彩色1/3” CCD 800TVL。

  CCD2導航相機,方便快速尋找測量位置,提高測量效率。

  全自動變倍鏡頭,改變鏡頭倍率,自動調取,避免比例尺選取誤操作,同時提高效率。

  金屬光柵尺0.0002mm 高精度自粘式,精度高,可靠性好,有效避免回程誤差,避免零位問題。

  采用精密級直線導軌,徹底解決 V 型導軌保持架錯位的問題,承重能力更強,壽命更長精度更有保證。

  采用臺灣進口高精度研磨級滾珠絲桿,精度及穩定性處于行業領先水準。

  采用臺灣進口高精度P級導軌,精度及穩定性處于行業領先水準。

  采用閉環高性能伺服電機(三軸),定位精度高,使用壽命長。

  配自主研發的全閉環運動控制器實現直線差補功能,同時可快速精準定位,速度快,噪音低。

  光源:LED 5環8區表面環光 +底部平行背光,均可編程控制,能提供 N 種照明組合方式。

  采用自主研發數據控制器,數據處理穩定性好,維護便捷 15.提供超長保修期,終身維護,一經選用再無后顧之憂。
