一、設備簡介：

    　　手動二次元影像測量儀高配置低價格的測量設備，該儀器以二維坐標測量為主，包括點，線，圓，圓弧，矩形等幾何元素和零件的長度，角度，輪廓外形，表面形狀等。也可做三維輔助測量，如臺階的高度，孔深度，面的平面度等。廣泛用于機械，電子，儀表，塑膠，五金等行業。

二、設備特點：

    　　1.高精度高強度機臺：00級大理石底座/立柱/工作臺，精度高，穩定性好。

    　　2.XYZ 三軸進口精密級V型導軌/進口光軸傳動系統，壽命長，穩定性好。

    　　3.高精度光柵尺0.5um。

    　　4.WM連續變倍光學鏡頭，不同定格不同放大倍數，無需變倍校正。

    　　5.高清日本SONY CCD相機，高品質的測量畫面。

    　　6.輔助對焦測量，光學測高測平面度，可加裝英國RENISHAW接觸式探針。

    　　7.表面光源，LED輪廓光源，同軸光源。可選配程控三環八區光源。

    　　8.激光指示器指示測量位置，快速定位，方便測量。

    　　9.可配腳踏開關，方便任意位置操作。

三、技術參數：

　　工作臺

　　型號: RW-VMS-2010

　　X/Y軸行程: 200mm*100mm

　　Z軸行程: 有效空間245mm,調焦行程200mm，工作距離95mm

　　金屬臺面尺寸: 350mm*220mm

　　玻璃臺面尺寸: 230mm*130mm

　　傳動型式: X/Y光桿傳動，Z軸光軸傳動

　　測量伺服驅動系統

　　光學尺分辨率：X/Y/Z軸0.0005mm(0.5UM)

　　測量精度：≤3UM+L/200 重復精度：≤3UM+L/200

　　多功能數據處理器可測點、線、圓、角度等

　　影像系統

　　攝像機：日本SONY 1/3″CCD 攝像機放大倍率30-230X

　　連續變倍鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X

　　可選配0.5X物鏡時，總放大倍率15-115X

　　可選配2X物鏡時，總放大倍率60-460X

　　光源系統 表面光源與透射光源LED冷光源、壽命長、亮度可調

　　儀器外形尺寸(L*W*H) 500mm*700mm*1100mm

　　儀器重量(KG) 170KG

四、設備圖片：

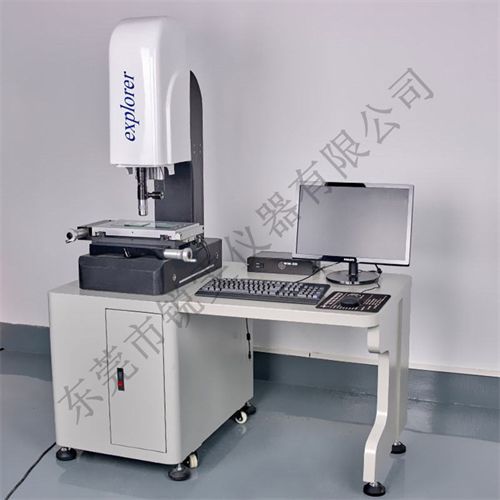

RW-VMS-2010手動型影像測量儀
