一、設備簡介：
手動影像測量儀是影像測量儀一種，3軸采用手動驅動的方式，測量軟件為手動取點的精密測量儀器。
二、設備用途：
RW-VMS-4030手動影像測量儀適合對沖壓件、塑料件、薄膜狀、易變形、易損壞以及尺寸小的工件進行非接觸式測量，以二維坐標測量為主，包括點，線，圓，圓弧，矩形等幾何元素和零件的長度，角度，輪廓外形，表面形狀等。比如橡膠、塑料、小五金、鐘表、輕工等行業的工件測量?？勺鋈S輔助測量，如臺階的高度，孔深度，面的平面度等。廣泛用于機械，電子，儀表，塑膠，五金等行業。
三、工作原理：
手動影像測量儀是利用變焦物鏡對被測物體進行放大，經過CCD工業攝像裝置將圖像輸入電腦，放大后的被測物體影像傳輸?shù)綔y量軟件，用以進行非接觸、高效檢測各種復雜工件的幾何量測。
四、規格與參數：
| 規格參數 | RW-VMS-4030 | |
|
工 作 臺 | X/Y軸行程 | 400mm*300mm |
| Z軸行程 | 有效空間245mm,調焦行程200mm，工作距離95mm | |
| 金屬臺面尺寸 | 550mm*450mm | |
| 玻璃臺面尺寸 | 430mm*330mm | |
| 傳動型式 | X/Y光桿傳動，Z軸光軸傳動 | |
| 測量伺服驅動系統 | 光學尺分辨率：X/Y/Z軸0.0005mm（0.5UM） | |
| 測量精度：≤3UM+L/200 重復精度：≤3UM+L/200 | ||
| 多功能數據處理器可測點、線、圓、角度等 | ||
|
影像系統 | 攝像機：日本SONY 1/3″CCD 攝像機放大倍率30-230X | |
|
連續變倍鏡頭：NAV高清變倍鏡頭//連續放大倍率0.7-4.5X 可選配0.5X物鏡時，總放大倍率15-115X 可選配2X物鏡時，總放大倍率60-460X | ||
| 光源系統 | 表面光源與透射光源LED冷光源、壽命長、亮度可調 | |
| 儀器外形尺寸（L*W*H） | 700mm*900mm*1150mm | |
| 儀器重量（KG） | 300KG | |
五、產品特點：
1.高精度高強度機臺：00級大理石底座/立柱/工作臺，精度高，穩定性好。
2.XYZ 三軸進口精密級V型導軌/進口光軸傳動系統，壽命長，穩定性好。
3.高精度光柵尺0.5um。
4.WM連續變倍光學鏡頭，不同定格不同放大倍數，無需變倍校正。
5.高清日本SONY CCD相機，高品質的測量畫面。
6.輔助對焦測量，光學測高測平面度，可加裝英國RENISHAW接觸式探針。
7.表面光源，LED輪廓光源，同軸光源?？蛇x配程控三環八區光源。
8.激光指示器指示測量位置，快速定位，方便測量。
9.可配腳踏開關，方便任意位置操作。
六、設備圖片：

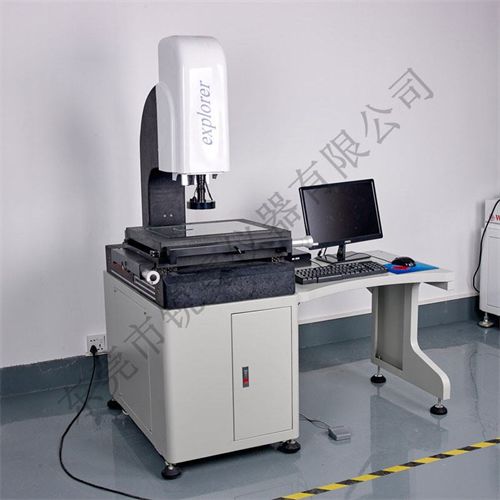

手動型二次元影像測試儀
