一、設備簡介：

　　漏電起痕測試儀是IEC60112 ：2003 《固體絕緣材料耐電痕化指數和相比電痕化指數的測定方法等標準規定的仿真試驗項目。

二、設備用途：

　　漏電起痕測試儀適用于照明設備、低壓電器、家用電器、機床電器、電機、電動工具、電子儀器、電工儀表、信息技術設備的研究、生產和質檢部門，也適用于絕緣材料、工程塑料、電氣連接件、輔件行業。

三、測試標準：

　　GB/T6553-2003 及 IEC60587：1984

　　《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》

　　GB_T3048.7-2007電線電纜電性能試驗方法_第07部分：耐電痕試驗

　　CTI是判斷絕緣材料相比電痕化指數，滿足DIN EN60112標準。 CTI模擬跟蹤絕緣材料間通過兩電極間滴液的電流。通常使用的絕緣材料可能暴露在潮濕或者有塵埃的環境中，如果在傳導的情況下，可能引起重壓或者火災的危險。本部分滿足DIN EN 60 112 / IEC 60 112 / 或者 VDE 0303 **部分。

　　測試滿足KA方法 (滴落物的數量 / 爬行者通道深度)和KA方法(直到第50滴滴液的電壓)。 CTI 和 PTI值將能夠確定。 組合允許進行微調測試電壓、測試電流、開關時間、滴液大小和滴落數量。

　　GB/T 3048的本部分規定了耐電痕試驗的術語和定義、試驗設備、試樣制備、試驗程序、試驗結果及評定和試驗記錄。 本試驗方法適用于測試電線電纜耐受在污穢條件下因表面漏電引起電痕而造成損壞的能力。 不按本部分規定的污穢條件得出的結果，不能與按本試驗方法所得試驗結果相比較。 本部分應與GB/T 3048.1一起使用。

四、技術參數：

　　1、電極材料 試驗電極 - 鉑，電極接桿 – 紫銅

　　2、電極尺寸 ( 2mm ± 0.1mm )×( 5mm ± 0.1mm )×( 40mm ± 5mm ) ，30°±2°

　　3、電極距離 4.0mm ± 0.01mm ，夾角 60°±5°

　　4、電極壓力 1.00N±0.001N

　　5、試液電阻 A 液 0.1%NH4Cl，3.95±0.05Ωm， B 液 1.98±0.05Ωm

　　6、液滴體積 20 滴 0.380g ～ 0.480g ， 50 滴 0.997g ～ 1.147g ( 可微調節 )

　　7、液滴高度 35mm ± 5mm ( 可調節 )

　　8、液滴時間 30s±0.1s( 優于標準 )( 數顯，可預置調節 ) ， 50 滴時間 24.5min±2min

　　9、液滴滴數 1 ～ 9999( 數顯，可預置 )

　　10、試驗風速 0.2m /s( 新標準 )

　　11、試驗電壓 100V ～ 600V(25V 分度，可調節 )

　　12、電源壓降 1.0A ± 0.1A 時 10%

　　13、起痕判斷 0.50A ±10% ， 2.00s±10%

　　14、外形尺寸 寬 1120mm×深 520mm×高 1350mm ，排氣孔徑Φ100mm

　　15、試驗電源 220V 0.6kVA 50-60Hz。

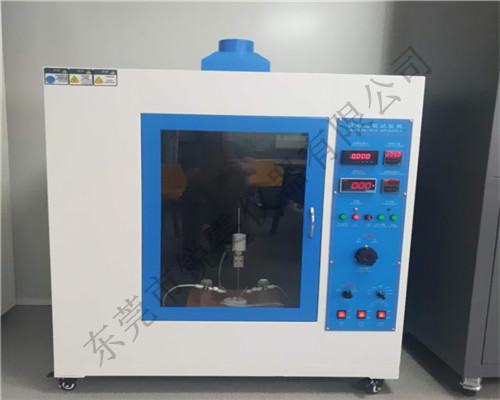

五、設備圖片：
