RW-5020A 剩余電流保護器測試儀

一、設備簡介：

　　三相剩余電流保護器測試儀用于電子式2P的斷路器、電磁式1P+N、2P、3P、3P+N、4P的斷路器均能測試，可作為生產廠家、電器檢測站、用戶單位校驗、檢驗、驗收測試。剩余電流保護器測試儀參考GB6829、GB16917.1、SG6829等標準。

二、技術參數：

　　1、設備型號：RW-5020A

　　2、提供剩余電流：

　　可調剩余2～20mA、20～150mA二檔

　　不可調剩余電流：200mA、250mA、375 mA、1000mA共五檔

　　3、提供的試品電壓：50V、220V、85V、380V、500V五檔

　　4、測量顯示：三位半發光晶體數碼管

　　5、測量分辨率：

　　剩余電流：0.01 mA

　　動作時間：1ms

　　6、測量量程：

　　剩余電流：20mA、200mA、2A三檔

　　動作時間：2s(超過可用循環讀數累計)

　　7、測量精度：

　　剩余電流：±1%

　　動作時間：±0.2%，讀+2ms和±1字

　　8、工作電源：AC220V，*大功耗：50VA

　　9、外型尺寸：410×255×200mm

　　10、設備附件：電源線1根、測試線4根、使用說明書1份

三、設備特點：

　　1、提供的模擬剩余電流適合于額定剩余動作電流在1000mA以下的各種類型剩余保護器。

　　2、試驗電壓值可由波段開關選擇：50V、220V、85V、380V、500V，每檔電壓連續可調。

　　3、中剩余動作電流和動作時間的測量是數字化的，用3位半發光晶體數碼管顯示，且在剩余保護器動作后，測量值的顯示仍能保持，以便于讀錄。

四、參考圖片：

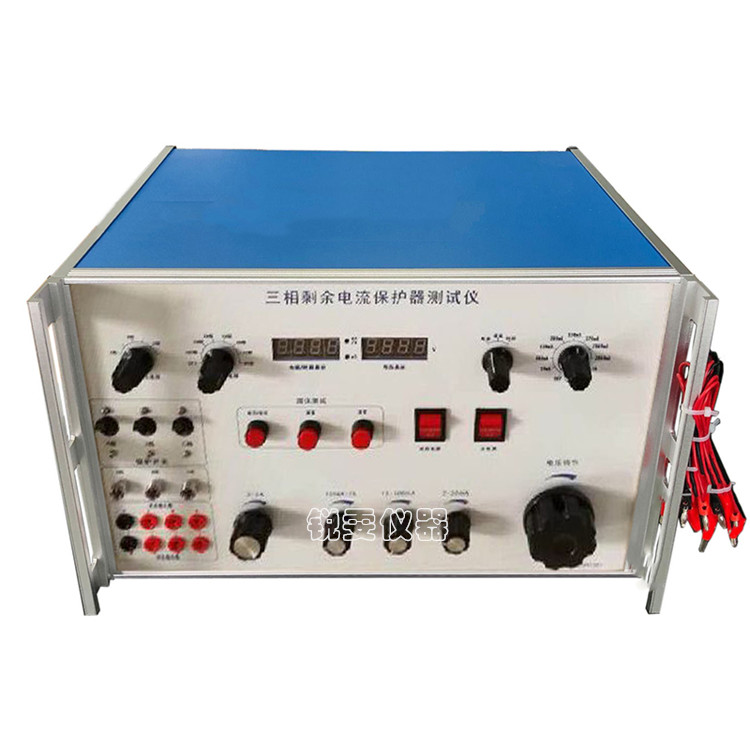

三相剩余電流保護器測試儀
