一、設備簡介：
鋰電池自由跌落試驗機用于測試產品包裝受到墜落之受損情況，及評估運輸搬運過程時耐沖擊強度。采用雙柱導向、高度跌落次數可置，工作穩定可靠，可實現棱、面、角跌落。本機采用光電控制，可設定七檔跌落高度，也可自由選擇跌落高度，跌落釋放采用電磁控制，能使試樣瞬間自由落下，對包裝容器進行之棱、角、平面進行跌落沖擊試驗。
二、設備用途：
本機適用于行動電話(手機),手機鋰電池跌落測試,對講機，電子詞典，樓寓對講電話， CD/MD/MP3,等小型消費類電子制品及汽車零部件之自由落下試驗。
特點及功能：本機采用氣動結構，將被測試件置于專用夾具(可調行程)夾牢，按下跌落鍵，氣缸松開，試件將作自由落體試驗。
三、測試標準：
GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》標準要求：將單個產品電池按照規定的試驗方法充滿電后，跌落高度自由落體跌落于混凝土板上。
四、技術參數：
1.自由跌落高度：300-1500mm
2.顯示精度：0.1mm
3.顯示方式：PLC 觸摸屏顯示測試參數
4.允許試件zui大重量：≤5kg
5.允許試件zui大尺寸：W200*D200*H200mm
6.跌落地板介質：鋼板(大理石板、硬木板各 1 塊
7.排風口：直徑 120mm
8.箱門：?jiǎn)伍T(mén)，開觀察窗，冷拉手門鎖
9.視窗尺寸：400 X 365mm(20mm 厚鋼化防爆玻璃)
10.測試落點：自由落下
11.跌落方式：氣動跌落
12.升降方式：電動升降
13.使用氣壓：≥0.5Mpa(氣源自配)
14.機臺內尺寸：W700-D850-H1850mm
15.機臺外尺寸：W900-D750-H2000mm
16.電源：AC 220V±10% 50HZ
17.功率：600W
18.機臺重量：約150KG

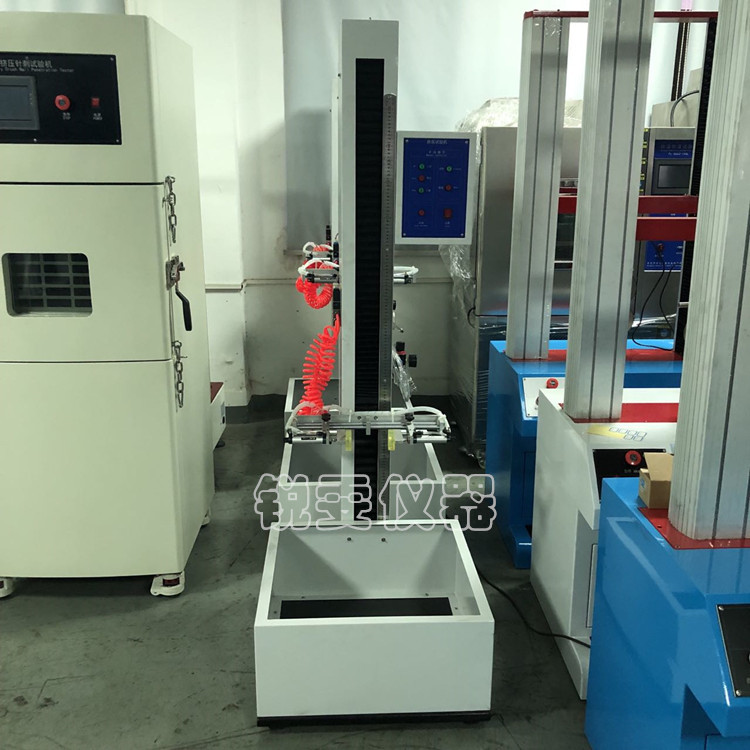

五、參考圖片：
六、跌落高度分級：
A.容量1000mAh以上，跌落高度1.0m。
B.容量1000mAh及以下，跌落高度1.5m。
C.對于如手持式電子設備等預定使用高度高于1.0m的便攜式電子產品供電的容量超過1000mAh的樣品，其跌落高度應為1.5m。圓柱型和紐扣型電池兩個端面各跌落一次，圓柱面跌落兩次，共計進行四次跌落試驗;方型和軟包電池每個面各跌落一次，共進行六次試驗,保證每個隨機方向均受到?jīng)_擊。
接收標準：電池應不起火、不爆炸。
七、設備特點：
1.設計說明
(1)動力源:通過電機帶動滾珠絲桿傳動。
(2)控制方式:PLC 觸摸控制,可觸摸手動輸入控制的高度,以及高度單位…等。
(3)排煙功能:測試產生的煙霧廢氣可通過頂部的鼓風機通過管道排放到室外。
(4)照明功能:門外部裝有 LED 燈,節能高亮度,方便觀察測試區電池測試時的狀態。
2.安全保護系統
(1)附有無熔絲保護開關。
(2)試驗箱：極限超溫，風機、電機過熱繼電器保護。
(3)電源：漏電保護，超載及短路保護。
(4)溫濕度過零點閘流體功率控制器保護。
3.跌落試驗條件
(1)環境溫度：0～35℃。
(2)環境濕度：20%RH～90%RH，非冷凝。
(3)設備噪音：≤50db在機臺正前方離機臺1米并離地面1.2米處測量;(4)使用場地:地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵;附近沒有強電磁輻射源。
(5)場地地面承重能力:不小于200kg/m2;設備周圍留有適當?shù)木S護空間。
八、試驗方法：
1、 提起試驗樣品至所需的跌落高度位置，并按預定狀態將其支撐住。其提起高度與預定高度之差不得超過預定高度的±2%。跌落高度是指準備釋放時試驗樣品的zui低點與沖擊臺面之間的距離。
2、 按下列預定狀態，釋放試驗樣品：
a.面跌落時，使試驗樣品的跌落面與水平面之間的夾角zui大不超過2°
b.棱跌落時，使跌落的棱與水平面之間的夾角zui大不超過°，試驗樣品上規定面與沖擊臺面夾角的誤差不大于±5°或夾角的10%(以較大的數值為準)，使試驗樣品的重力線通過被跌落的棱。
c.角跌落時，試驗樣品上規定面與沖擊臺面之間夾角誤差不大于±5°或夾角的10%(以較大的數值為準)，使試驗樣品的重力線通過被跌落的角。
d.無論何種狀態和形狀的試驗樣品，都應使試驗樣品的重力線通過被跌落的面、線、點。
3、 實際沖擊速度與自由跌落時的沖擊速度之差不超過自由跌落時的±1°。
4、 試驗后按有關標準或規定檢查包裝及裝物的損壞情況，并分析試驗結果。
