【電池穿刺試驗機】品牌供應商，東莞銳雯儀器生產廠家為您提供【RW-9212B動力鋰電池穿刺試驗機】簡介/規格型號/技術參數/圖片/特點/標準及試驗方法。電池穿刺試驗機箱符合相關標準、歡迎來電咨詢、采購!
一、設備用途：
通過針刺試驗檢驗電池的安全性能，進行試驗后電池應不起火，不爆炸;也是各電池廠家及研究所必不可少的檢測設備。
二、試驗方法：
用φ3mm～φ8mm的耐高溫鋼針、以lOmm/s- 60mm/s的速度，從垂直90度于蓄電池極板的方向貫穿(鋼針停留在蓄電池中)。
標準依據
QC/T 744-2006《電動汽車用金屬氫化物鎳蓄電池標準針刺試驗》
QC/T 743-2006《電動汽車用金屬氫化物鎳蓄電池標準針刺試驗》
GB/T 18332.2-2001《電動道路車輛用金屬氫化物鎳蓄電池標準穿刺試驗》
三、參考圖片:

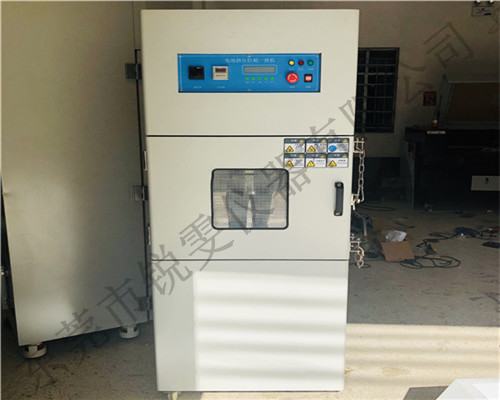

電池穿刺試驗機圖片
四、規格參數:
1、 規格型號： RW-9002B
2、 壓力: 1000N～30KN(可根據要求定做)
3、針尖距離下部: 放電池的平面高度為150mm
4、穿刺速度： 10～60mm/s的速度(可設定停留時間)
5、耐高溫鋼針： φ3mm～φ8mm(共二套)
6、力值誤差： 1%
7、單位轉換： Kg/N/Lb
8、試驗動力方式： 液壓
9、夾具傳動方式: 氣缸傳動
10、延時功能 : 0~9999秒可設置
11、試件尺寸： 深400 X 寬400 X 高600(mm)
12、視窗尺寸： 200 X 200mm(10mm厚雙層防爆玻璃)
13、排氣風扇口: 直徑15cm(箱體后側裝有排氣扇)
14、補風口： 箱體左側開有兩個補風口
15、外箱尺寸： 長95 X 寬80 X 高197(cm)
16、針刺防爆箱要求: 底下裝有四個萬向滑輪,可自由移動
17、防爆目的: 防止電池爆炸傷及周圍人與事物.
18、照明： 箱體內頂部裝有照明燈(燈管處加不銹鋼沖擊防護罩)
19、 控制箱尺寸： 長33 X 寬33 X 高104(cm)
20、內箱材質: 不銹鋼板
21、外箱材質: 冷板烤漆
22、機臺重量： 約400Kg
23、 使用電壓: AC 3ψ 5W 380V 50HZ
24、總功率: 2.5KW
25、電腦軟件功能 ： 顯示針刺過程中力值變化曲線，全程監控;

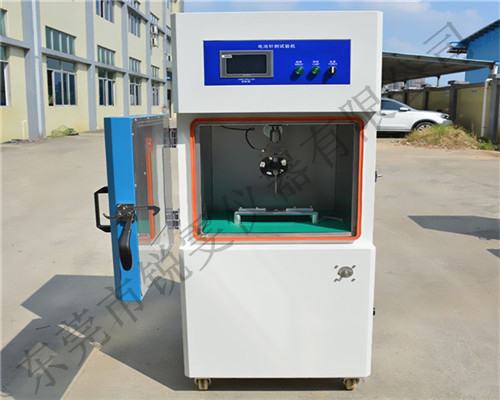

電池擠壓針刺一體機
五、軟件功能:
1、雙報表編輯:
完全開放式使用者編輯報表，供測試者選擇喜好的報表格式(測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局).
2、各種單位可相互轉換：
各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，長度單位mm、cm、inch。
3、圖形曲線多樣化：
(1)尺度自動zui佳化(Auto Scale)，可使圖形以*佳尺度顯示。并可于測試中實時圖形動態切換。
(2)可顯示曲線圖：應力-時間曲線，應變-時間曲線，強度-時間曲線，力-變形曲線，應力-應變曲線等，以及多曲線對比。
4、測試結果可以EXCEL格式的數據形式輸出。
5、測試結束可自動存檔、手動存檔，測試完畢自動求算*大力量、抗壓強度、zui大值、zui小值、平均值等等。備份：測試數據可保存在任意硬盤分區。
6、多種語言隨機切換：
(1)簡體中文、繁體中文、英文。
7、軟件具有歷史測試數據演示功能。
8、測試標準模塊化功能:
(1)提供使用者設定所需應用的測試設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等。測試標準規范。
六、設備特點:
1、自帶照明系統、內箱材料采用耐阻燃燒材料。
2、可設定刺穿保持時間、速度，精度更高，直接顯示zui大針刺力值。
3、設有排氣風口(方便客戶把電池試驗中所產生的氣味排到試驗室外)。
4、雙層防爆玻璃視窗，防爆箱，獨立式的控制器(操作簡單使用更安全)。
