RW-9701C 光伏組件落球沖擊試驗機

一、用途及標準：

　　太陽能光伏組件玻璃落球沖擊試驗機是將光伏組件或其它測試產品放在試驗臺面上,調整好測試高度，將規定重量的鋼球垂直自由跌落在測試品上,對測試品進行沖擊試驗,然后檢查產品外觀是否受損及各方面性能。本裝置根據《GB/T9962-1998建筑用安全玻璃材料-安全玻璃性能規范和試驗方法》之《6.10落球沖擊剝離性能方法》而設計,滿足建筑用安全夾層沖擊測試要求?？煽啃詼y試標準:JIS R3205:1989、ISO/DIS125421 12543-6:1997 AS/NZS2208:1996、GB/T9962-1999等標準。本機帶紅外線定位客戶可以移動產品，或者移動跌落桿測試產品要測試的位置。

二、技術參數：

　　1、設備型號：RW-9701C

　　2、鋼球重量: 535g、225g、110g、64g各1個， 1040g2個

　　3、鋼球重量允許誤差:±5g

　　4、材質:鋁型材

　　5、控制及升降方式:電路控制電磁鐵吸盤,手動升降電磁鐵固定桿

　　6、跌落高度:0~1500 (手動可調,鋼尺顯示刻度,根據要求選擇)

　　7、跌落高度顯示:刻度鋼尺加直角尺垂直指示

　　8、跌落高度精度:1mm

　　9、跌落桿:鋁桿(可左右調節移動)

　　10、定點裝置：紅外線

　　11、可測產品尺寸: 2400*1300mm(光伏組件或者其它產品)

　　12、機臺尺寸:約2400×1300×1800mm(L×W×H)

　　13、機臺重量:60kg

　　14、工作電源:AC220V、50HZ

三、參考圖片：

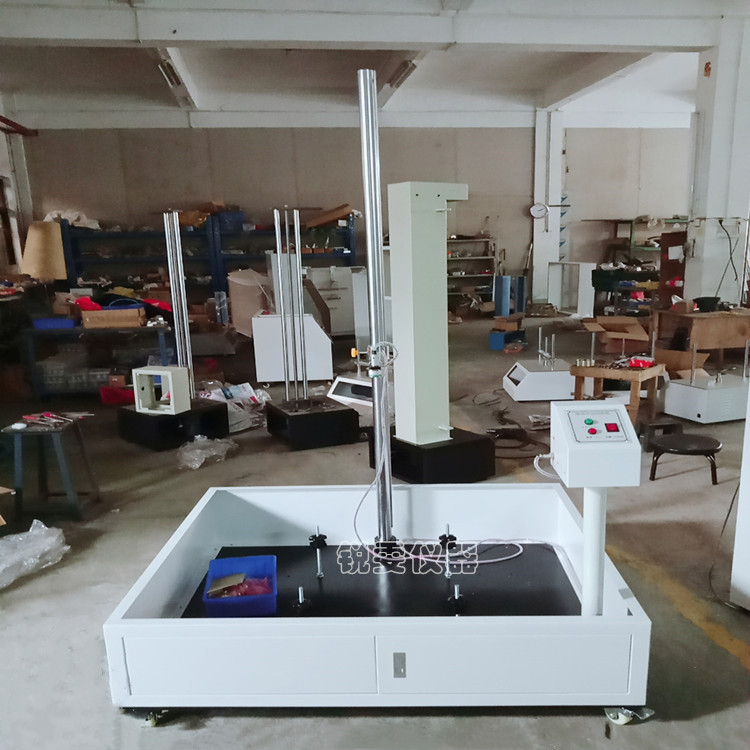

光伏組件落球沖擊試驗機
