RW-9771S 管材落錘沖擊試驗機

一、設備特點:

　　管材落錘沖擊試驗機具有防止二次沖擊功能，采用交流伺服系統，提錘速度快、定位精度好、試驗效率高，氣阻小、可自動測量高度，落錘提升高度可任意設定，提錘高度自動校準、沖擊錘重可通過砝碼進行裝配、防二次沖擊裝置的捕捉率為100%，V型鐵調整以適應不同管徑的試樣、錘體下落為自由落體運動，可根據訂貨要求提供滿足其它標準的沖擊錘體，放錘裝置、防二次沖擊裝置采用氣動傳動實現。適用通過法和梯度法兩種試驗方法。

　　1、采用高亮(LED)數碼管顯示即時高度。

　　2、落錘提升高度可任意設定，沖擊高度可在50mm-2000mm。范圍內任意設定(此高度范圍內防二次沖擊裝置的捕捉率為100%)。

　　3、提升高度自動校準。

　　4、沖擊錘重可通過砝碼進行裝配。

　　5、防二次沖擊裝置的捕捉率為：100%。

　　6、V型鐵調整以適應不同管徑的管材及厚度各異的板材試樣，選配安全帽專用配件后可進行安全帽的沖擊試驗。

　　7、錘體下落為自由落體運動(無摩擦力引入)。

　　8、可根據定貨要求提供滿足其他標準的沖擊錘體。

　　9、防二次沖擊裝置采用氣動捕捉。

　　10、試樣室與實驗室相通，溫度與試驗環境溫度相同。

二、符合標準:

　　1、JB/T9389-2008非金屬材料落錘式?jīng)_擊試驗機技術條件。

　　2、GB/T 14152-2001熱塑性塑料管材耐性外沖擊性能。

　　3、GB/T 10002.1-2006 給水用硬聚氯乙烯(PVC-U)管材。

　　4、GB/T13664-2006低壓輸水灌溉用硬聚氯乙烯(PVC-U)管材。

　　5、GB/T 16800-2008排水用芯層發泡硬聚氯乙烯(PVC-U)管材。

　　6、ISO4422、ISO3127、BSEN1411、BSEN744等。

三、工作原理：

　　以規定質量和尺寸的落錘從規定高度沖擊試驗樣品規定的部位，即可測出該批(或連續擠出生產)產品的真實沖擊率。此試驗方法可以通過改變落錘的質量或改變高度來滿足不同產品的技術要求。TIR最大允許值為10%。

　　真實沖擊率： 整批產品進行試驗時，其沖擊破壞總數除以沖擊總數即為真實沖擊率，以百分?jǐn)?shù)表示。

　　破壞：用肉眼觀察，試樣經沖擊產生裂紋、裂縫或試樣破碎稱為破壞，因落錘沖擊而形成的試樣凹痕或變色則不認為是破壞。主機架和導軌：

　　垂直固定，可以調節并垂直、自由釋放落錘，校準時，落錘沖擊管材的速率不能小于理論速率95%。

　　錘體：錘體應符合圖表1、表2的規定，錘頭應為鋼質，最小壁厚為5mm，錘頭的表面不應有凹痕、劃傷等影響測試結果的可見缺陷，質量為0.5kg和0.8kg的落錘應具有d25型的錘頭，質量大于或等于1kg的落錘應具有d90型的錘頭。

　　試樣支架：包括一個120°角的V型托板，其長度不應小于200mm，其固定位置應使落錘沖擊點的垂直投影在距V型托板中心線的2.5mm以內。仲裁檢驗時，采用絲杠上頂或支架。

　　釋放裝置：可使落錘從至少2米高的任何高度落下，此高度指距離試樣表面的高度，精確到±10mm。應具有防止落錘二次沖擊的裝置，落錘回跳捕捉率應保證100%。

四、技術參數:

　　1、設備型號：RW-9771S

　　2、錘體質量：0.250kg-16.00kg，增量為0.100kg和0.250kg

　　3、落錘質量誤差：<0.5%(其中2.000kg錘體和1.000kg、2.000kg砝碼精度為±0.1%)

　　4、錘頭直徑：D90、D25;注：(SR5、SR10、SR30)根據用戶要求選配。

　　5、沖擊高度：50mm-2000mm

　　6、高度指示誤差：<±2mm

　　7、試樣直徑：Φ10mm-Φ500 mm

　　8、提錘速度：10m/min

　　9、放錘控制方式：氣動

　　10、外形尺寸：長1100mm×寬570mm×高3410mm

　　11、所需空間：推薦前后1.5m, 左右0.5m,上部0.5m(要求實驗室高度最低4米)

五、參考圖片：

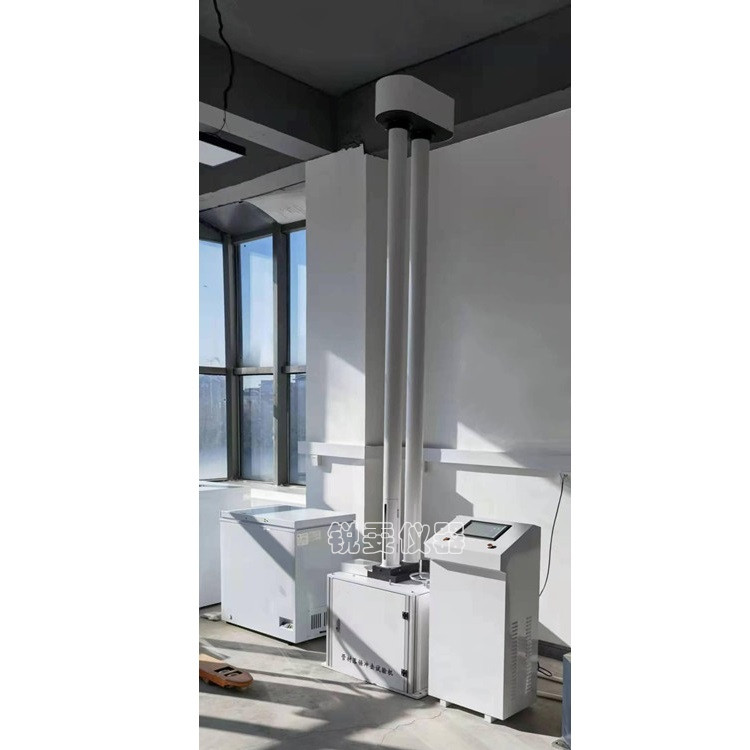

　管材落錘沖擊試驗機
