一、設備用途：

　　GB/T2694-2010錘擊試驗儀適用于熱浸鍍鋅層附著力試驗，是利用錘頭自由跌落擊打試樣來測試鍍鋅層是否合標準。本產品適用于鐵塔類似生產廠家和質檢部門進行產品質量檢測和控制。

二、符合標準：

　　錘擊試驗裝置符合GB/T2694-2010、YDT757等標準的落錘試驗方法，

三、技術參數：

　　1、型號：RW-9719A

　　2、設備名稱：錘擊試驗儀

　　3、錘頭質量：210g±1g 45鋼，淬硬至HS40以上

　　4、錘頭中心線至底座面垂直高度：300mm±1mm

　　5、錘柄材料：橡木

　　6、底板250×250×15mm，配置水平泡，可調節水平

四、使用方法：

　　根據臺面水平儀調整裝置使其處于水平，調整試樣，使打擊點距試樣邊、角、端部不小于10mm，錘頭面向臺架中心，錘柄與底座平面垂直后自由落下，以4mm的間隔平行打擊5點。檢查鍍鋅層表面狀態是否符合標準要求，打擊處不得重復打擊。

五、保養與維護：

　　1、整套裝置已經過防銹處理，防塵防潮濕。

　　2、保持支座端面的光潔平整。

六、設備圖片：

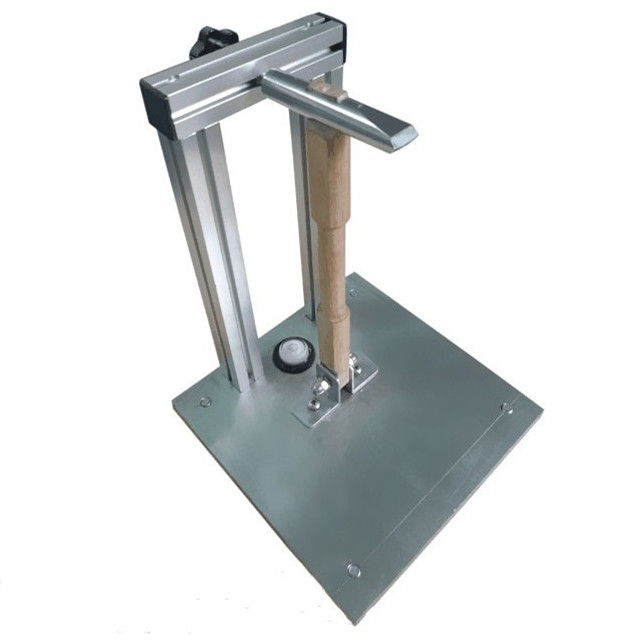

GB/T2694-2010錘擊試驗儀裝置
