RW-7016S 全自動按鍵荷重位移曲線儀

一、設備簡介：

　　全自動按鍵荷重位移曲線儀(全自動按鍵、開關荷重位移曲線儀)主要適用于各種按鍵及開關之(荷重-行程)曲線測試，利用Windows中文視窗書面設定，操作簡單方便，且所有資料皆可儲存(試驗條件、荷重曲線圖、測試結果、檢查報表等等)。

　　本機器伺服馬達傳動，可提供高精度之(荷重-行程)測定，及可得到完全準確之按鍵及開關曲線試驗。

二、技術參數：

　　1、設備型號：RW-7016S

　　2、測試荷重種類：2kgf、500gf

　　3、zui小顯示荷重：0.1gf

　　4、zui大測試行程：100mm

　　5、zui小顯示行程：0.01mm、0.001mm(Option)

　　6、測試速度范圍：0-100mm/min

　　7、傳動機構：滾珠螺焊

　　8、驅動部品：日本松下伺服電機及驅動系統

　　9、外觀尺寸：W300×D270×H500mm

　　10、設備重量：約65kg

三、測試項目：

　　1、硅膠按鍵(鍵盤)、金屬按鍵、輕觸開關按鍵的荷重力與位移量的二維曲線測試。

　　2、導電按鍵測試過程中還可以進行接點『OFF→ON』及『ON→OFF』、動態電阻測試。

　　3、PS2端口鍵盤和USB端口鍵盤整機每個按鍵接點導通及電阻參數的測試。

四、產品特點：

　　1、Peak Force Return、Force、Distance及Click率等皆可直接在圖上顯示數值,不須人工計算。

　　2、量測曲線圖由電腦記憶，可隨時放大、縮小，一張A4紙可任意指定放置N個曲線圖。

　　3、測試項目可輸入上、下限規格值，測定結果可自動判定OK或NG。

　　4、可輸入最大測定行程及儲存荷重-行程曲線圖、檢查報表(不需要方格紙，一般A4紙即可)。

　　5、測試資料儲存于硬碟(每一筆資料皆可儲存，不限次數)。

　　6、測試條件皆由電腦書面設定(含測試行程、速度、次數、空壓、暫停時間等等)。

　　7、檢驗報表抬頭內容可隨時修改(中英文皆可)。

　　8、檢驗報表可自動產生，不需再作輸入。

　　9、檢驗報表可轉換為Excel等文書報表格式。

五、標準配置：

　　1、RW-7016S測試標準主體壹臺。

　　2、控制系統(工業電腦及控制介面、17寸液晶顯示器、噴墨式彩印表機、USB鍵盤鼠標套包件各壹件)。

　　3、荷重傳感器(2、5、10、20kgf任意選擇其一)。

　　4、按鍵產品測試用Φ2、4、6、8、10mm及球頭測試頭各壹件。

　　5、選購品：導通及電阻參數測試系統。

六、參考圖片：

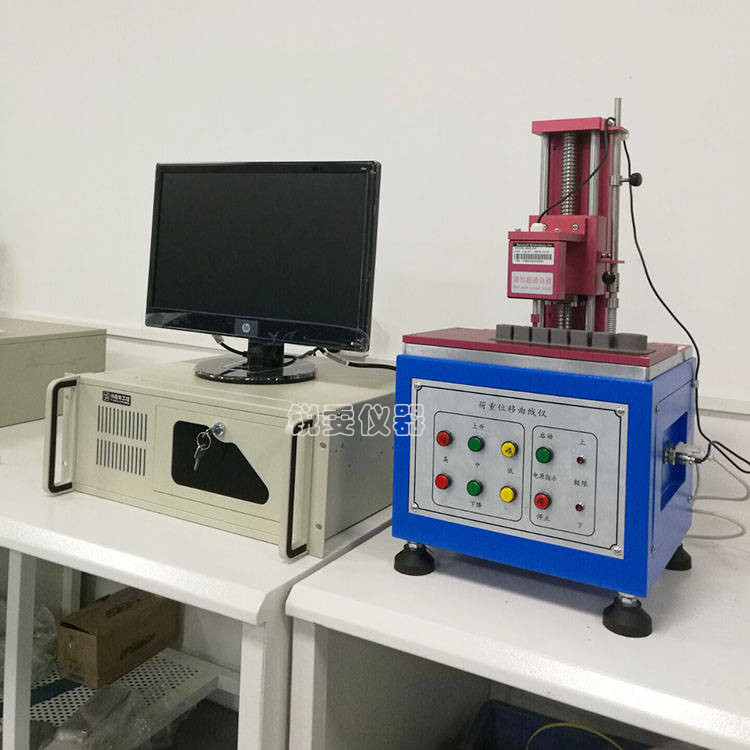

全自動按鍵荷重位移曲線儀
