RW-7226A 搖黑板測試機

一、設備簡介：

　　搖黑板測試機用于黑板搖取棉及化纖純紡、混紡紗線，按新國標《GB9996-88》要求檢查紗線外觀評級檢驗。為適應新舊標準過渡時期的用戶要求，本儀器在新國標六組繞線密度外，另設一組老標準繞線密度。左夾頭座可調，能適用220mm及180mm兩種寬度黑板。

二、適用標準：

　　搖黑板機適用GB/T9996，GB/T398，GB/T5324，F(xiàn)Z/T32004，F(xiàn)Z/T32005等標準。

三、技術指標：

　　1、設備型號：RW-7226A

　　2、電源電壓：AC 220V

　　3、電機功率：40W

　　4、黑板規格：250×180×2mm 250×220×2mm

　　5、張力方式：分級壓重片壓重法

　　6、搖紗密度：7、9、11、13、15、19(根/厘米)

　　7、外形尺寸：600×370×300mm

四、使用方法：

　　1、本儀器應安放在穩固的工作臺上，不能有傾斜和震動。

　　2、應設置并符合工作電壓及電氣安全要求的專用配電板，并確認插頭上的“相、中、地”各線。

　　3、連接電源，開啟“電源”開關。

　　4、將試樣用黑板一端插入黑板夾(9)，并向左推動使黑板右端插入右黑板夾(15)。

　　5、右手按手柄(4)使半螺母(10)從螺桿上抬起，并向左移到規定位置。

　　6、將試樣紗管插入紗管芯(5)上，引出紗頭經導紗鉤(11)、(13)，再經過壓重座(18)上平面和壓紗片(20)之間，引出導紗鉤(17)，經導柱(14)，將紗頭繞緊在黑板左端缺口處。(見圖1、2)

　　7、按表2(見附錄1)選擇壓重片后，裝在壓重片張力器的緩沖圈(19)上。

　　8、把皮帶放在需要選擇的密度檔上。(共七檔)

　　9、按啟動鍵(2)，黑板回轉螺桿帶動導柱(14)，從左向右移動紗線往黑板上卷繞，至右端接觸限位開關(3)運轉即停止。

　　10、將紗線頭摘斷，并繞緊在黑板左端缺口處，取下黑板。

　　11、重復上述順序，搖第二塊黑板。

五、參考圖片：

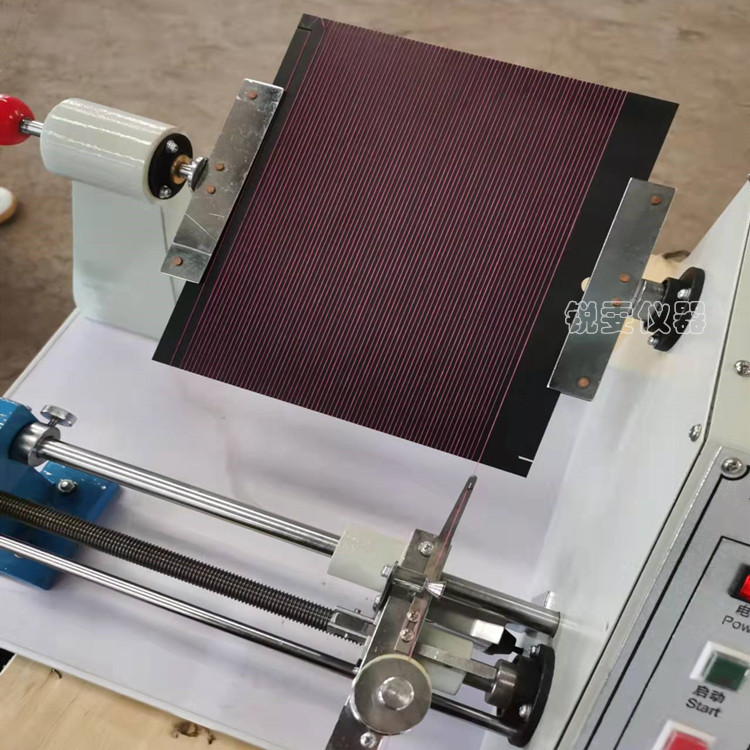

搖黑板測試機
