一、設備用途：

    　　yes-2000數顯式水泥磚壓力試驗機主要用于測定水泥磚、石、砼等建筑材料的抗壓強度。是建筑、建材、公路橋梁等工程單位必備的試驗檢測設備。本機為液壓手動加載、傳感器測力。有加載速度顯示、破型峰值保持，數據儲存、打印、查詢和抗壓強度換算等功能。

二、符合標準：

    　　水泥磚壓力試驗機符合GB/T50081-2002《普通混凝土力學性能試驗方法標準》。

三、設備圖片：

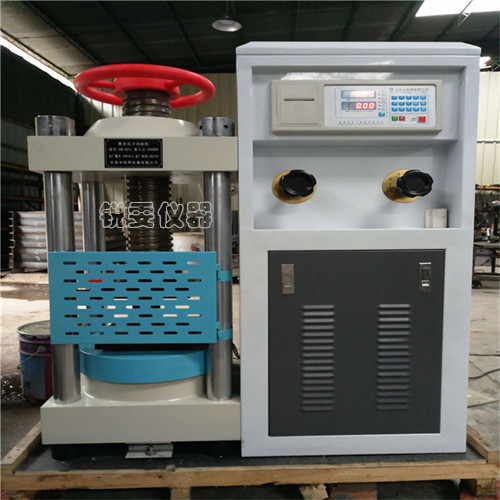

2000kN水泥磚壓力試驗機

四、技術參數：

　　1) 最大載荷： 2000kN

　　2) 試驗機級別： 1級

　　3) 最小分辨力： 0.1kN

　　4) 承壓板間最大距離： 300mm

　　5) 壓板尺寸 220×250mm

　　6) 活塞直徑×最大行程： Φ250×30mm

　　7) 電機功率： 1.10kW

　　8) 輸入電壓： 380V±10% 50Hz

　　9) 外型尺寸： 960×400×1100mm

五、設備組成：

　　水泥磚壓力試驗機主要由機體、液壓操縱箱、測力儀表等三部分組成。

　　1、機體部分

　　試驗機機體由四根立柱將缸體與上梁連接在一起，在試驗機的上橫梁上裝有調節絲杠，大手輪及螺母絲桿可調整試驗機的空載高度，絲桿下端裝有球座與上壓板。下壓板置與油缸的活塞上，當試件與上壓板接觸時，上壓板球座能自調正平衡、使試件與上下壓板保持水平。下壓板上刻有試件定位用的刻線，做試驗時試件要對準刻線，下壓板下面設有防塵罩殼，防止或減少活塞升降時粉塵進入油缸，損壞缸體或油封?；钊c油缸間設有密封裝置，可以防油外泄，但使用時活塞仍有微量油外泄時，在缸體頂端有環型油槽，并有泄油通道排出，流回油箱。

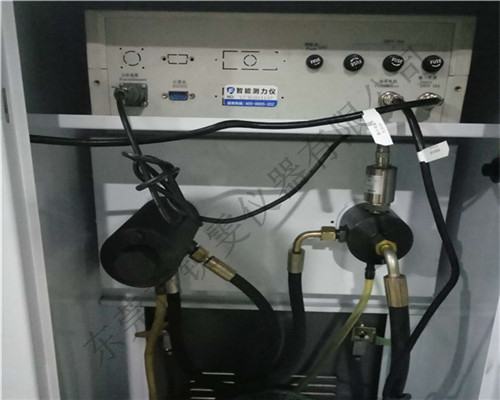

　　2、液壓操縱部分

　　本試驗機的操縱箱主要有油箱、油泵、濾油器、電動機、送油閥、回油閥等組成，油泵為直轉式軸向五柱泵，試驗機在加荷時，應手動控制加載送油閥使活塞上升速度得到快慢控制，卸荷時，可轉動回油閥，油缸會慢慢下降。

　　3、測力系統主要功能

　　儀器能實現試驗過程自動鎖定破型峰值，能打印試驗結果，試驗過程中能隨時終止試驗。能自動保存試驗數據，掉電也可保存，共可以保存3000組數據(一組數據可為單塊數據或3個數據)，并能對保存的數據進行查詢和打印。隨時終止試驗，試驗數據可靠，操作方便。

　　壓力顯示：五位數碼顯示壓力kN(千牛頓)。試驗過程中隨壓力實時顯示，試驗結束后破型峰值保持顯示。

　　加荷速度顯示：kN/s(千牛頓/秒)

　　加載過程中，根據GB/T50081-2002的規則，對不同試件應控制的加荷速率的范圍如下：

　　橫截面積為100×100mm2的抗壓試塊 ：

　　強度：≥C30并

　　強度：≥C30時為8.0~10.0kN/s

　　橫截面積為150×150mm2的抗壓試塊 ：

　　強度≥C30并

　　強度≥C60時為18.00~22.50kN/s

　　橫截面積為200×200mm2的抗壓試塊 ：強度

　　強度≥C30并

　　強度≥C60時為32.0~40.0kN/s

　　終止試驗：試驗過程中如果發現該次試驗有問題可以按“停止”鍵取消試驗，重新放入試件操作直至試件破裂。

　　打印內容： 年、月、日、編號、峰值壓力、峰值壓強(可為單塊或3塊)、進行試驗判據和結果。

　　數據存儲：本系統內存儲的數據斷電后仍然能夠保留，恢復通電后能調取原存數據打印報告，若使用通訊軟件還可以與微機通訊，將機內數據存檔備查或通過連網由管理中心集中存儲，以便質量監督微機化管理。若使用通訊軟件還可以與微機通訊，將機內數據存檔備查或通過連網由管理中心集中存儲，以便質量監督微機化管理。本系統數據表采用Microsoft Access軟件，適用于遠程的SQL server數據庫進行數據的上傳。

六、安裝教程：

    　　數顯式水泥磚壓力試驗機正確安裝方法如下

    　　1、試驗機吊裝時將吊裝鋼絲穿入絲桿頂部的吊環螺釘內。

    　　2、試驗機安裝在高于地面約 20 厘米的穩固基礎上，應預埋 2 只 M12 的地腳螺栓，尺寸詳見試驗機基礎圖。

    　　3、試驗機安裝時用 1/1000 的框式水平儀測量下壓板平面，使下壓板處于水平狀態，如不水平可用墊塊調整(墊鐵墊在立柱下螺帽下面)然后將試驗機緊固在基礎。

七、操作方法：

　　水泥磚壓力試驗機(數顯式)操作方法步驟如下

　　1、在加油口將潔凈的46#抗磨液壓油加入油箱加至圖二所示的液面高度。

　　2、接通電源(電源電壓～380V±10% 50Hz)設備必須接地，啟動電動機。

　　3、關閉回油閥，將送油閥手炳逆時針?lè)较驍Q開供油使活塞上升離開缸底。

　　4、放好試件，調整絲桿高度，可調至試件離上壓板空余1-2mm處。

　　5、當試件還未接觸到上壓板時，可調節送油閥快速上升，當試件接觸到上壓板后，根據加荷速度適當調節送油閥進行加荷，至試件壓碎為止。

　　6、水泥磚試件破碎后，打開回油閥使活塞回落，清除碎試件后，關閉回油閥，可做下一次試驗，打開回油閥時速度一定要慢。
