一、設備簡介：

　　箱包拉桿試驗機不僅可以測試?yán)瓧U耐疲勞性能(可對拉桿進行分段測試)，而且還可以檢測拉桿鎖開關的耐用性能。在一定的拉出、壓合頻率下，通過對箱包的拉桿進行連續不斷地往復拉出、壓合，檢驗拉桿的往復疲勞性能和拉桿的結合牢度及開關的耐用度。

二、依據標準：

　　QB/T 2919-2018，QB/T 1586.5，QB/T 2155等

三、設備結構：

　　1.控制方式：PLC控制，大觸摸屏顯示。

　　2.試樣固定裝置：箱包固定夾座。

　　3.拉桿夾持器，帶拉桿鎖自動開合裝置。

　　4.支撐架：高度不低于1500mm，安裝拉出、壓合行程導軌。

　　5.拉桿鎖開關裝置：模擬手動按壓拉桿，能根據拉桿鎖形式、位置的不同進行調節，自動控制拉桿鎖的開關，不影響力值的測定。

　　6.力值記錄裝置：記錄拉桿沿軸向拉出、壓合時所需的力值。力值傳感器置于試樣固定裝置下方的4個角上，均勻分布，記錄拉桿拉合過程中所收到的力值。

四、技術參數：

　　1.測試行程：20-100 cm可調整，帶位移記錄裝置,記錄和設置位移，允差控制在±1mm

　　3.拉合速度：0-30 cpm可調整

　　4.拉合次數：1-999 999可設定

　　5.試件高度：最大200 cm

　　6.測試動力：氣壓缸提供

　　7.氣源：5-8 kg/cm2(用戶提供)

　　8.電源：AC 220V，50 Hz

　　9.重量：150 kg

　　10.外形尺寸(L*W*H)：120*120*210 cm

五、設備圖片

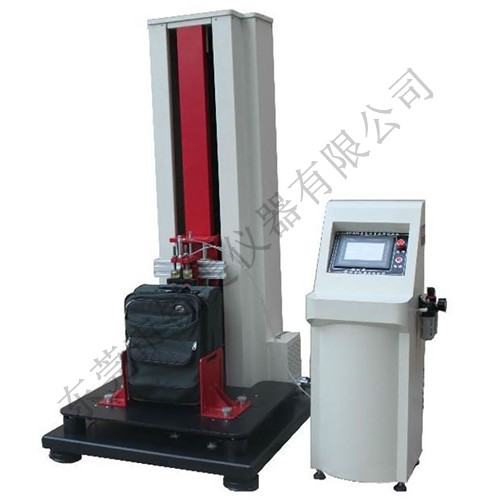

箱包拉桿疲勞試驗機
