RW-1603A 自動推力試驗機

一、設備簡介：

　　自動推力試驗機用于軟性印刷線路板(FPC)焊點、SMT貼片焊點、FPC電容電阻、芯片、LED元器件等電子元件的推力(剪切力)測試。自動推力試驗機參考JESD22-B117A等標準要求。

二、技術參數：

　　1、設備型號：RW-1603A

　　2、試驗力值：0-100kg

　　3、力單位：g、N、LB、kg

　　4、測力精度：≤±1%

　　5、試驗行程：0-250mm

　　6、測試速度：0-500mm/min

　　7、力值單位：g、N、LB、kg

　　8、變形單位：mm、cm、in

　　9、控制系統：電腦式中英文測控系統

　　10、控制方式：電腦控制

　　11、測試治具：壓片治具一套以及推力桿一套

　　12、機臺尺寸：約700×300×300mm

　　13、工作電源：AC220V、50Hz

三、設備特點：

　　1、箱體采用靜電烤漆處理，整機設計合理，結構緊固，運行安全、穩定、準確，整機美觀大方。

　　2、采用電腦控制，搭配電腦軟件操控，操作簡單，方便。

　　3、采用多線程并行處理技術，測試過程中實時同時顯示力量-位移、力量-時間、位移-時間、應力-應變等曲線，可隨意切換到想看的曲線畫面，并可查看用戶設置等。

　　4、多重的保護機制：力量、行程、位移超量程保護設定，上下限位行程開關硬件保護設定。

　　5、強大的數據分析統計和曲線圖形分析輔助工具，具備放大、縮小、平移、十字光標、取點等功能。多次歷史測試數據可調入圖形同時顯示做對比分析。多達7個區間設置、40個手動取點、120個自動取點功能。具備大小力值、平均值、去高低平均值、中位數、標準差、總體標準差、CPK值等多種統計功能。

四、參考圖片：

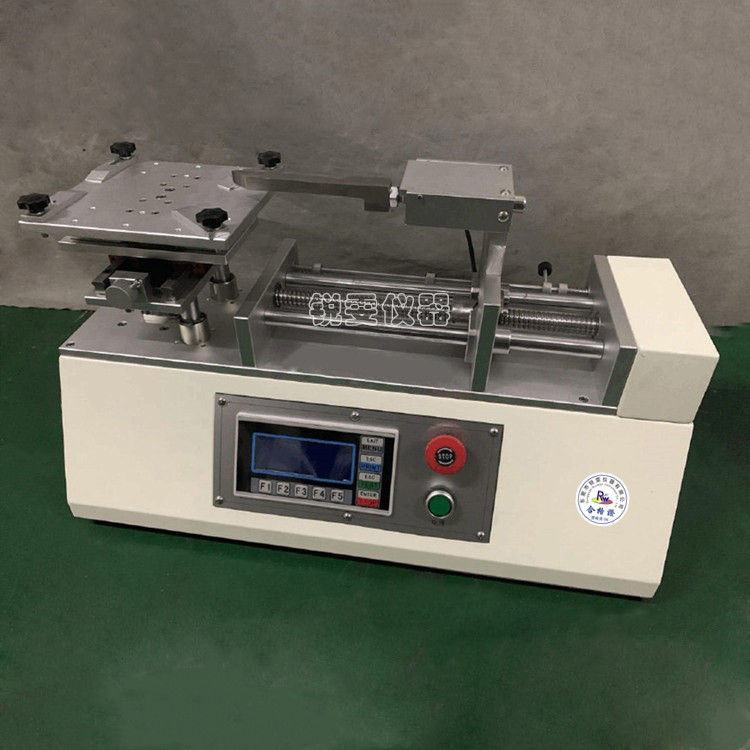

自動推力試驗機
