RW-8111C 手機殼扭轉試驗機
一、設備簡介：
手機殼扭轉試驗機用于檢測手機殼類扭轉試驗檢測手機/手機殼抗扭曲性能，采用PLC及HMT控制系統，可設扭力值測試扭轉次數壽命后，手機殼外形是否正常，正反轉一次記一次數。觸摸屏畫面調協顯示，操作方便。滿足YD/T 1539-2006標準。
二、測試目的：
手機外殼的耐用程度和內部結構抗扭曲的性能。
三、測試過程：
模擬用戶使用過程中，手機殼受扭曲的動作進行試驗。手機長度方向一端被固定在扭曲夾具內，另一端浮動放置(雙邊間隙約1mm)在固定夾具內→電機帶動扭曲夾具順逆旋轉。
四、功能實現：
1. 伺服電機實現動作，PLC控制。
2. 超大觸摸屏界面控制。
3. 手動,自動切換。
五、設備特點：
1、采用液晶觸摸屏+PLC作扭轉程序控制，中文界面，操作簡便。
2、采用伺服馬達驅動，定位精準，扭矩輸出平穩，低噪聲。
3、專用可調式手機(手機殼)夾具，能快捷夾持手機進行測試。
4、結構設計合理、獨特，對不同型號手機/手機殼有充分的適用性。
5、設備運行穩定，低噪音，免維護。
六、技術參數：
1、設備型號：RW-8111C
2、控制方式：觸摸屏+PLC
3、顯示方式：液晶顯示
4、測試工位：1個
5、測試速度：0-60次/分
6、測試次數：0-9999999次(可任意設置)
7、扭矩設置范圍：0-10kgf.cm
8、交流伺服電機：220V/50hz
9、電機功率：750W
10、機臺尺寸：380mm*560mm*580mm
11、電源：AC220/50HZ
12、重量：35kg
13、扭成指定角度停留時間：1秒-5分鐘
七、參考圖片：

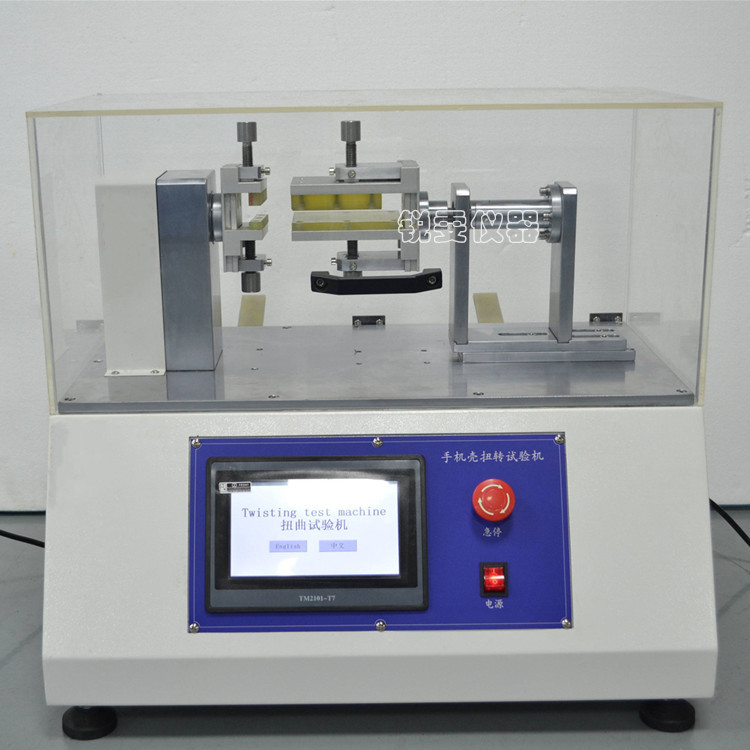

RW-8111C手機殼扭轉試驗機
