一、設備用途：

    　　RW-UL94塑料垂直水平燃燒試驗機用于檢驗和評定塑料材料的燃燒特性，是根據美國UL94 標準及GBT2408 標準《設備和器具部件用塑料材料的可燃性試驗》中規定的有關條款設計制造，對設備和器具的塑料部件進行水平、垂直可燃性試驗，并配置有氣體流量計，調節火焰大小，操作簡單安全。本儀器可評定材料或泡沫塑料的可燃性如：V-0、V-1、V-2、HB、5V、HF-1、HF-2、HBF級。

二、測試標準：

    　　GBT2408-2008《塑料 燃燒性能的測定 水平法和垂直法》

    　　IEC-11-10《燃燒防火測試》

    　　UL94 防火測試

三、技術參數：

　　施焰時間：0 - 99 分 99 秒可設定

　　余焰時間：0 -99 分 99 秒可設定

　　余灼時間：0 - 99 分 99 秒可設定

　　燃燒角度：20 °，45 °，90 ° (即 0 °) 可調節

　　燃燒器尺寸參數：噴管內徑 ?9.5mm，噴管有效長度 100mm， 有空氣調節孔

　　火焰高度：按標準要求可從 20mm 調至 175mm

　　對樣方式：電機驅動前后左右對正樣條

　　燃燒氣體: 98% 甲烷氣或98% 丙烷氣(一般情況可采用液化石油氣代替)

　　溫測范圍：0-1000℃

　　測溫電偶：Φ0.5mm進口鎧裝(K型)熱電偶

　　實驗背景：黑背景

　　實驗過程：試驗程序手動控制，獨立抽風

　　內室體積：≥0.5立方米，帶玻璃觀察門

　　設備尺寸：1000*650*1300mm

　　工作電源：AC 220V，50Hz

四、設備配件：

    　　另配置有照明裝置，抽氣裝置，燃?xì)饬髁空{(diào)節閥，燃?xì)鈮毫Ρ?，燃?xì)鈮毫φ{(diào)節閥，燃?xì)饬髁坑?，燃?xì)?U 型壓力計及樣品夾具

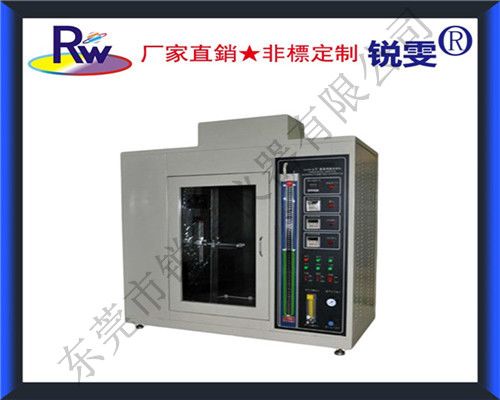

五、設備圖片：

六、使用方法：

　　水平垂直燃燒試驗裝置使用前,應先在燃燒時間定時器預置所需燃燒時間,余時間定時器與余燃時間定時器設定為“0”,確定多次/單次功能。

　　A:關閉觀察窗口

　　B:按動噴燈前進或噴燈后退,移至合適位置后松開按鈕,按下燃燒啟遠按安鈕,開始燃燒,此時燃嬈定時,開始計時(此方式為手動單次試式驗)。若樣品需實行間隔多次燃燒試驗,請選擇多次方式。燃燒定時器所預置的時間即是燃燒時間,可分別設置燃燒時間和間隔時間。

　　C：試驗結束按標隹規定要求進行時間計時及速度的測量。

　　D: 擋按下按鈕“余燃啟動”時,余燃定時器自動開始計時。

　　F: 擋按下按鈕“余燃停止”時,余燃定時器自動結束計時。

七、注意事項：

    　　1、塑料垂直水平燃燒試驗機試驗前，先在噴燈燃?xì)馊肟诠芴幗雍靡夯蜌夤弈z管，燃?xì)膺M入需接調壓閥，然后將信號控制線連接起來，接通控制箱的電源開關，檢查連接正確無誤，應注意有無漏氣。如無漏氣，方可將電源開關打到開的位置上。打開氣瓶總閥，旋開調壓閥開關，乙炔減壓閥的高壓表指示的壓力應在0.01-0.02Mpa(此為出氣的工作壓力)，如超過0.02Mpa會有危險，可能會有漏氣現象。

    　　2、試驗結束后應關掉電源開關和氣瓶總閥，確認無燃燒物冒火星及冒煙，才可離開現場。

八、設備視頻：

ul94垂直水平燃燒試驗機視頻
