一、設備用途：

　　石材耐磨試驗機主要是對大理石、天然花崗石和其它建筑裝飾材料(如人造石、微晶玻璃等)進行耐磨或耐磨度檢測。本試驗機根據(jù)GB/T19766-2005《天然大理石建筑板材》附錄A中對試驗性能的要求進行設計制造的。該試驗機具有造型美觀、噪音低、工作頭數(shù)(樣品夾具)多等特點。

二、技術參數(shù)：

　　摩擦鋼輪直徑為Φ254X15mm;;

　　摩擦鋼輪轉速為(45±1)r/min;

　　磨盤工作硬度：>HB500

　　樣品夾具數(shù)：4個;

　　四個試樣轉速均為(45±1)r/min;

　　試樣承受載荷：1250g±50g和2000g±50g;

　　轉速預置數(shù)計數(shù)器計數(shù)范圍：0～999999;

　　天平：最大稱量100g,感量20mg;

　　游標卡尺：讀數(shù)為0.10mm;

　　圓柱形樣品：Φ25±0.5mm、高25-60mm;

　　計數(shù)器：LCD 6位智能計數(shù)

　　額定電壓：AC380V;

　　額定功率：0.37kW。

三、執(zhí)行標準：

　　GB/T 9966.4-2001天然飾面石材試驗方法第4部分：耐磨性試驗方法。

　　GB/T 9966.8-2008天然飾面石材試驗方法第4部分：耐磨性試驗方法。

　　GB/T19766-2005天然飾面石材試驗方法附錄：耐磨性試驗方法。

　　ASTMC503-1997天然飾面石材試驗方法.耐磨性試驗方法。

四、設備圖片：

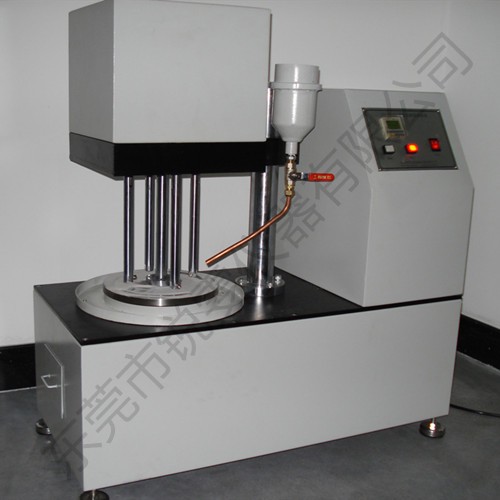

建筑裝飾材料耐磨試驗機

五、計算公式：

　　m0-m1M

　　=----

　　A

　　式中：

　　M一—耐磨率，g/cm2;

　　m0一一磨前質(zhì)量，g;

　　m1—一磨后質(zhì)量，g;

　　A—一試樣被磨端的面積，cm2

六、實驗步驟：

　　1.將試樣放入105±2℃烘箱中干燥24h，取出，冷卻至室溫立即進行稱量(m0)，精確到0.01g。

　　2.將稱量過的試樣裝入耐磨機上，每個卡具重量為1250g,圓盤轉1000轉完成一次試驗，其余按儀器操作說明進行試驗，試驗完將試樣取下，用刷子刷去粉末，稱量磨后質(zhì)量精確到0.0lg。

　　3.用游標卡尺測量試樣受磨端的直徑φ1，再測垂直方向直徑φ2，求平均值，用平均值求受磨面積，A0。
