RW-5712S 電子煙綜合試驗機

一、設備簡介：

　　電子煙綜合試驗機用于測試電子煙和煙油，采用氣缸活塞式吸氣，通過設置相應的吸煙持續時間，吸煙體積和吸煙次數，來判定電子煙是否合格，適用于小功率電子煙。

二、技術參數：

　　1、測試工位：1工位

　　2、吸氣方式：氣缸活塞式(用1個氣缸)

　　3、吸煙體積：100ML(供方需確保設置的體積和實際一致誤差不能超過1ml)

　　4、持續時間：1-9.9s(供方需保證在50-150ml的單口體積下達到相應設置參數值

　　5、每口間隔：1-999s

　　6、吸煙口數：1-999s

　　7、動力：步進電機(6N/M)+PLC

　　8、氣缸推拉機構：滾珠絲桿

　　9、觸摸屏計數器：技術可設定，到達設定的次數自動

　　10、煙霧濃度測試：煙霧濃度范圍：0-99%(可標定)

　　11、特殊功能：可以一次性設置如下過程：(容積自動控制)例如設置60ml每口持續3秒每口間隔5秒，總共吸300口，每50口間隔10分鐘。

　　12、測試數據：電流 電壓曲線顯示，USB導數據保存打印。

　　13、顯示及控制方式：觸摸屏+PLC+銳雯儀器自編程序

　　14、電源：1∮、AC220V

三、抽吸流量圖：

　　吸煙機的抽吸流量圖尾矩形。測量時，應確認抽吸容量達到17的要求，并在吸煙機抽吸端口和測量裝置間的氣路中串聯(1000±50)Pa壓降標準件。典型不帶樣品抽吸流量圖如下圖.1。圖.1中，氣流速上升(t0~t1)和下降(t2~t3)時曲線所圍成區域的面積V1+V3不得超過圖形V1+V2+V3總抽吸容量的10%，最大氣流速應處于18.17ml/s~20.17ml/s之間。最大氣流速穩定期間時長(t1~t2)應不少于2.4s。流量圖上升和下降部分的拐點均不應多于一點，所有點上均不應有反向氣流。

　　說明：

　　t0----由抽吸引起氣流速度開始升高的時間。

　　t1----氣流速度達到最高的時間。

　　t2----由停止抽吸導致氣流速度開始下降的時間。

　　t3----氣流速度下降至零的時間。

　　V1----氣流速度隨時間變化上升段圍成的面積。

　　V2----氣流速度達到最大且保持穩定時段圍成的面積。

　　V3----氣流速度隨時間變化下降段圍成的面積。

　　用“抽吸引擎”形成抽吸，由步進電機驅動并且由計算機控制的精密針筒(引擎)會給出準確的體積和抽吸口型圖，有ISO正弦曲線和方形波兩種可用形狀。

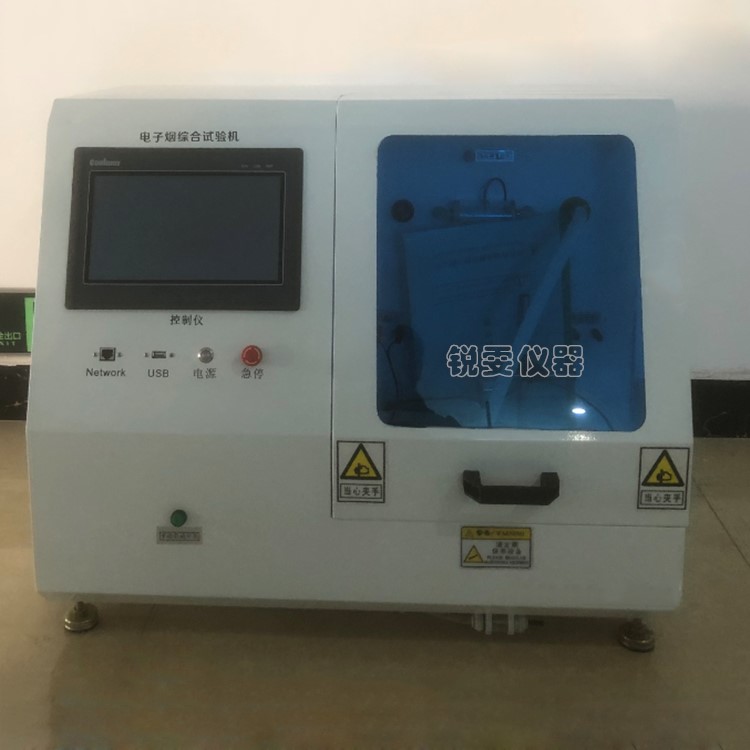

四、參考圖片：

電子煙綜合試驗機
