一、設備簡介：

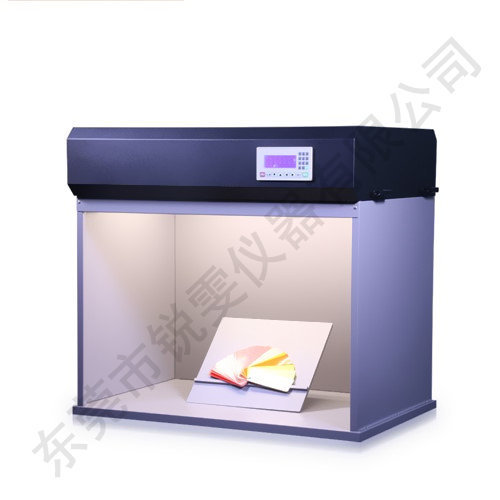

T90-7對色燈箱(如圖1)主要由：觀察箱、光源箱、控制面板、把手等幾部分組成，用于準確校對產品的顏色偏差，廣泛應用在紡織、印染、印刷、塑膠、顏料、油漆、油膜、攝影等顏色領域。控制部分采用可編程文本控制器和PLC進行控制，使操作人員更加方便的進行操作和使用?？勺杂汕袚Q各路光源，顯示每種光源的使用次數和使用時間，使用次數和使用時間可以清零。
二、電氣參數：
電源接入：AC 220-240 V ,50/60Hz 功率：350W 保險絲規格：F2AL250V(5*20mm)
三、光源配置：
燈箱內標配D65、A、D50、UV、U30、TL84、U35七種光源(可按用戶需求選配)，包括四路LED燈光源，三路熒光燈光源，其中三路熒光燈光源可調整亮度。
四、光源參數：
燈管型號 | 數量 | 規格參數 |
LED燈管1 RW TruD65 | 2支 | 功率15W，CC 6500±200K，Ra95 |
LED燈管2 RW TruA | 2支 | 功率15W，CCT2850±200K，Ra96 |
LED燈管3 RW TruD50 | 2支 | 功率15W，CCT5000±200K，Ra95 |
LED燈管4 RW TruUV | 2支 | 功率15W，波長360-390nm |
熒光燈管1 PHILIPS F30T12/30U/RS | 2支 | 功率30W，CCT3000±200K，Ra80 |
熒光燈管2 PHILIPS TL-D30W/840 | 2支 | 功率30W，CCT4000±200K，Ra85 |
熒光燈管3 GE F25T8 SPX35 ECO | 2支 | 功率25W，CCT3500±200K，Ra85 |
五、燈管使用壽命及更換：
燈管的壽命周期主要由累積使用時間和開啟次數決定。如在每天使用時間較長及需頻繁開啟、切換的情況下，會縮短燈管的使用壽命。在一小時內，需要多次使用時，請不要關閉電源又反復開啟，因為燈管啟動點亮一次相當于連續使用1小時左右。在較長時間不使用的情況下因及時關閉電源。盡量避免多種光源間的反復切換，以延長燈管的有效使用壽命。
如有燈管老化或損壞應及時更換，燈管更換應成套更換，如在使用過程中，某光源的一只燈管老化或損壞需更換，應將此光源的兩只燈管同時更換，以保證整體性能標準。
對燈管進行更換時，應關閉電源開關后進行更換。
標準光源燈箱內使用的燈管是實驗室專用的標準特殊光源，不同于不同民用光源。因此，在使用的燈管老化或損壞需更換，應到本公司或?qū)I(yè)經銷商處購買。
燈管型號 | 使用壽命 | 燈管型號 | 使用壽命 |
D65(LED1) | 20000-25000小時或25000開關次數 | U30(熒光1) | 2000-3000小時或10000開關次數 |
A(LED2) | TL84(熒光1) | ||
D50(LED3) | U35(熒光1) | ||
UV(LED4) |
六、設備圖片：
七、維護保養:
1.燈箱的免費保養期為壹年(人為損壞及燈管老化不在免費保修范圍內)。
2.對燈箱進行維護時，應關閉主電源，拔掉交流電線。
3.如燈箱壁板、底板、反光板上沾有灰塵或存有手印、油印等污點、污漬時，可用干凈白色4.軟布蘸點清水或含中性清潔劑的水輕輕摩擦去除污物，并自然風干。嚴禁使用硬物削刮及化學溶劑除污，以免破壞燈箱壁的表面涂層。
5.如燈箱表面涂層破損或變色則應更換。
八、裝箱清單:
裝箱物品 | 數量 |
光源燈箱 | 1件 |
底板 | 1件 |
后板 | 1件 |
左側板 | 1件 |
右側板 | 1件 |
前擋板 | 1件 |
照明光源 | 1套 |
裝配螺絲 | 1套 |
電源線 | 1根 |
安裝說明書 | 1本 |
